Bloc d´alimentation NG4 24 V CC
Description

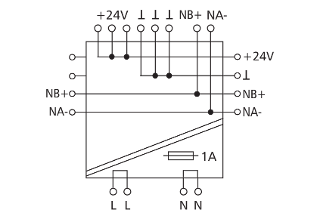

Le bloc d'alimenation NG4 HS fournit une tension continue réglée de 24 V DC / 16 W pour alimenter les différents appareils de la gamme des composants E/S. Le prélèvement de la tension secondaire est possible uniquement sur le côté droit de la face avant de l'appareil par un bornier enfichable ainsi que sur les borniers à vis. La communication bus peut être prélevée par des borniers enfichables sur les deux côtés de la face avant. Il n'est pas permis de faire fonctionner plusieurs alimentations en parallèle. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à vis
Caractéristiques
Données générales
composants E/S LON (LF-xxx), BACnet (BMT-xxx), Modbus (MR-xxx)
110 à 240 V CA, 50 / 60 Hz
T 1,0 A/250 V
16 W
24 V CC (SELV)
700 mA
+/- 3 %
moins que à 40 ms
DEL verte
50 x 69,3 x 60 mm
108 g
de -10 °C à 55 °C
de -25 °C à 85 °C
IP40 / IP20

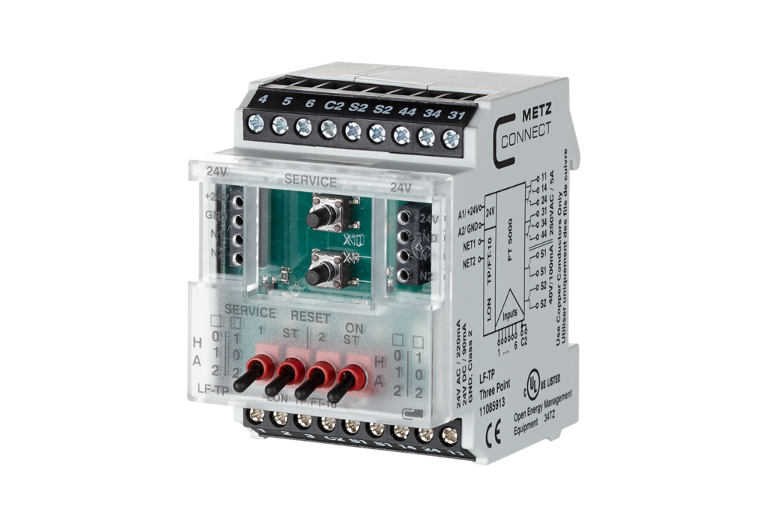

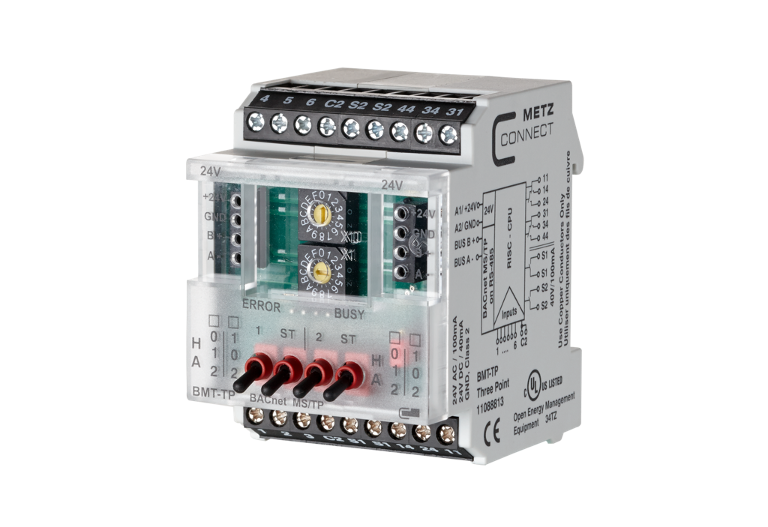

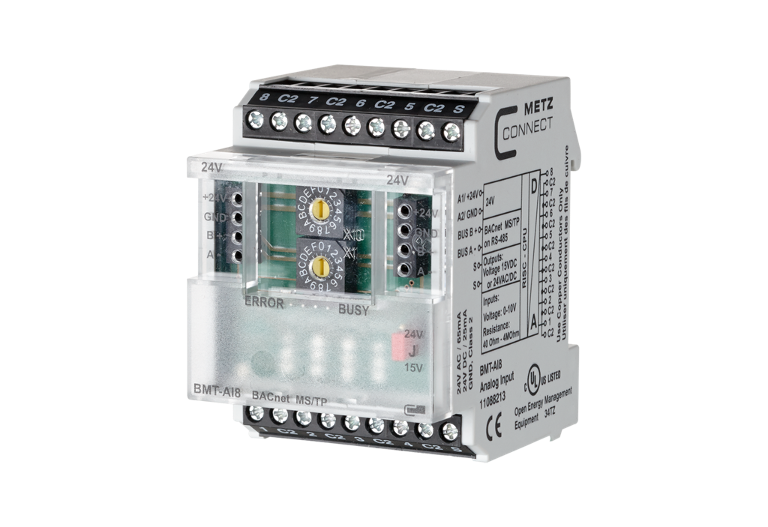

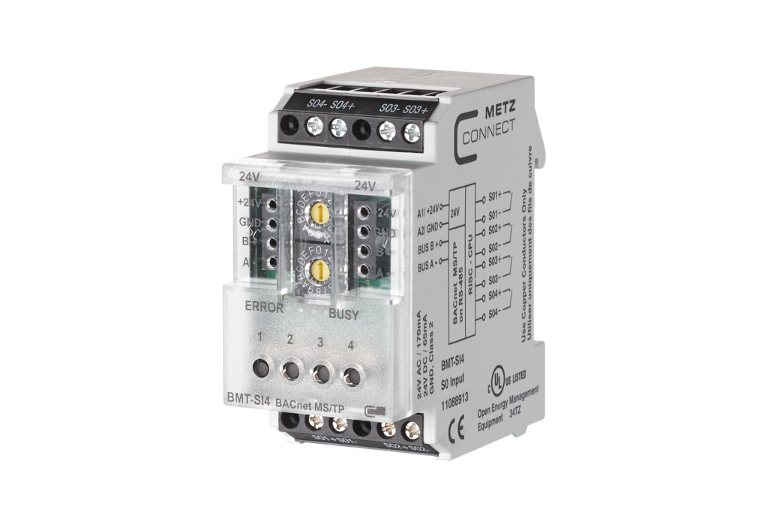

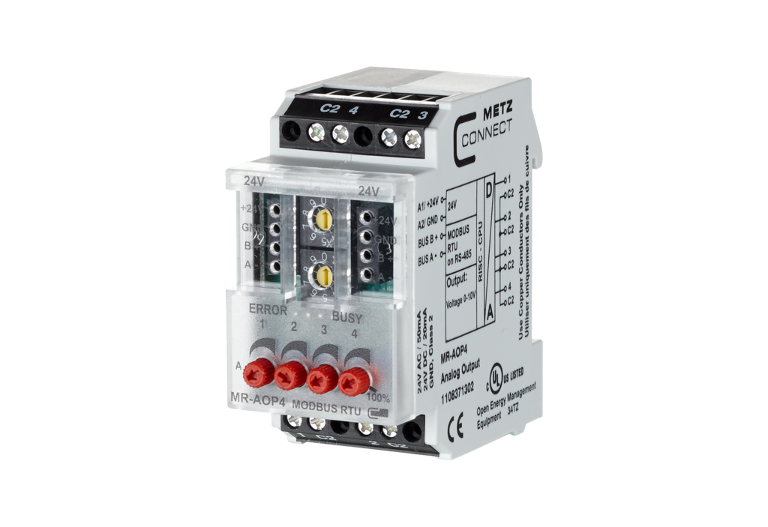

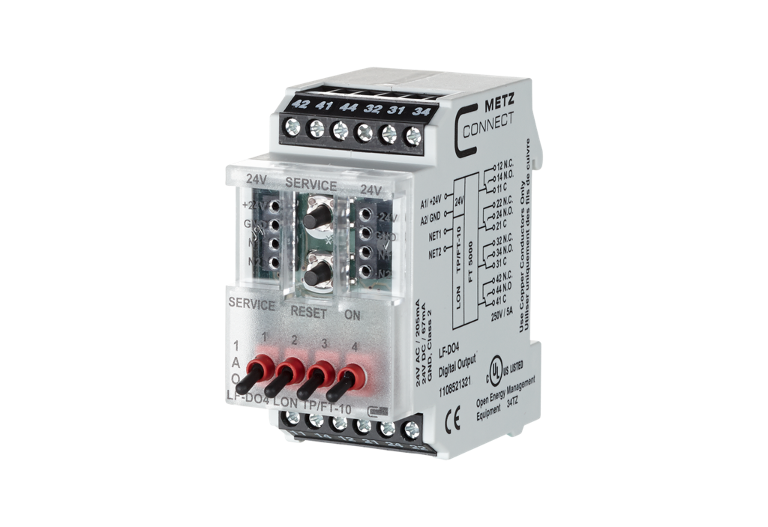

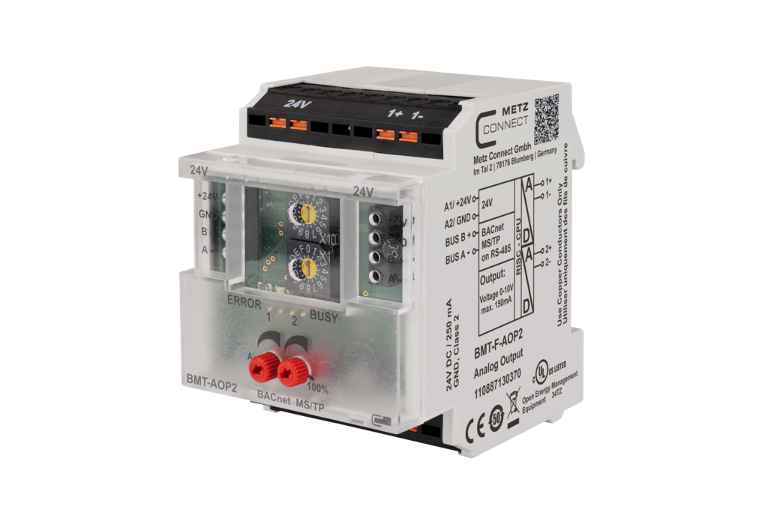

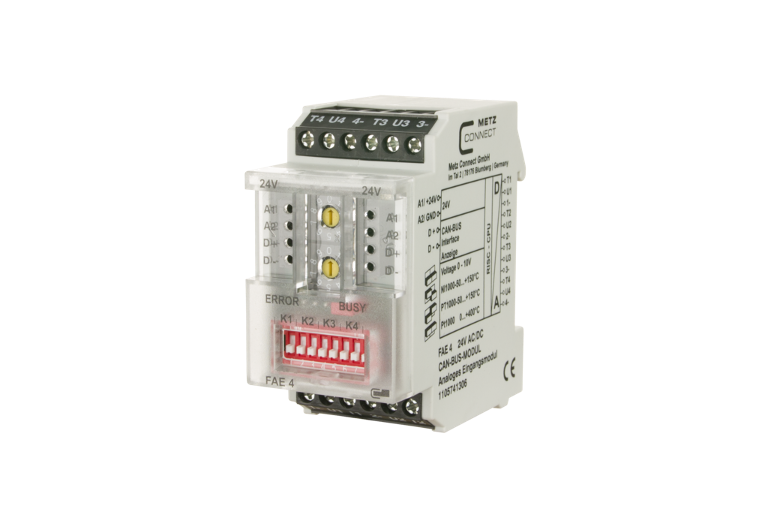

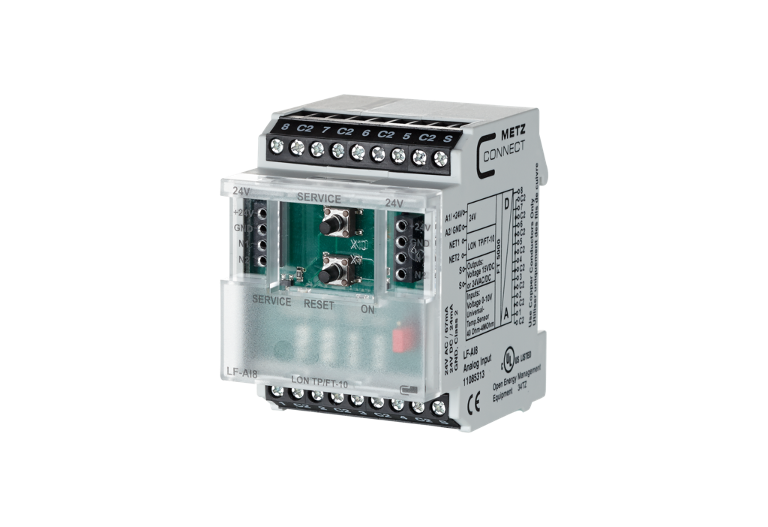

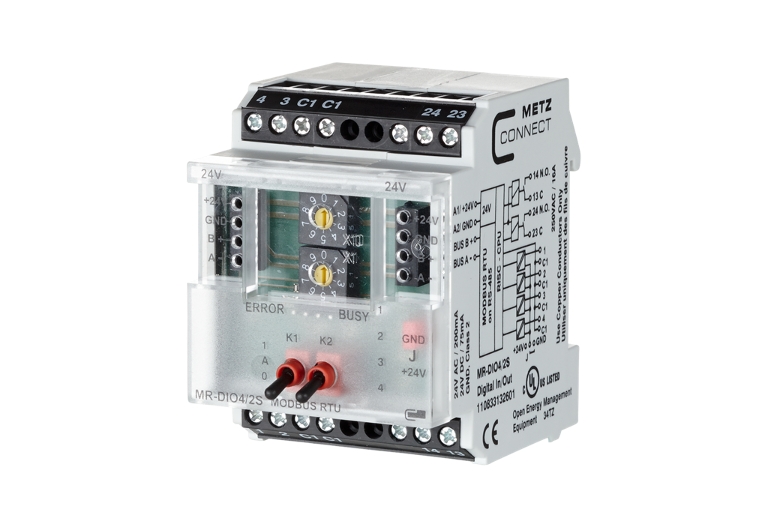

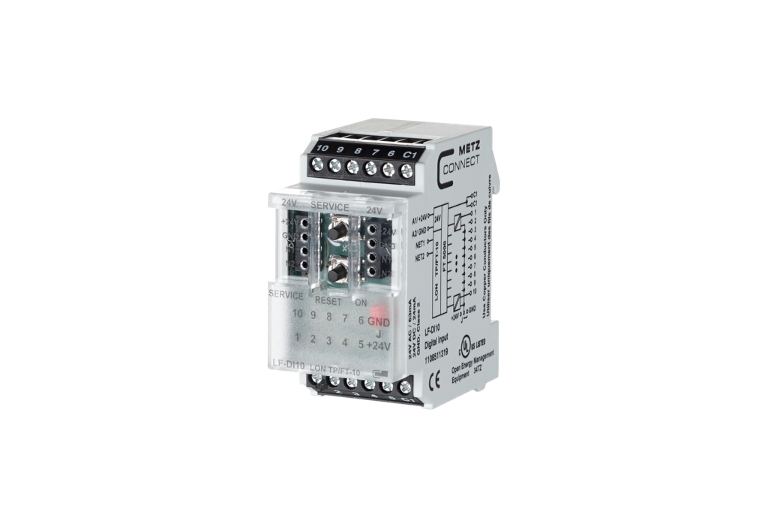

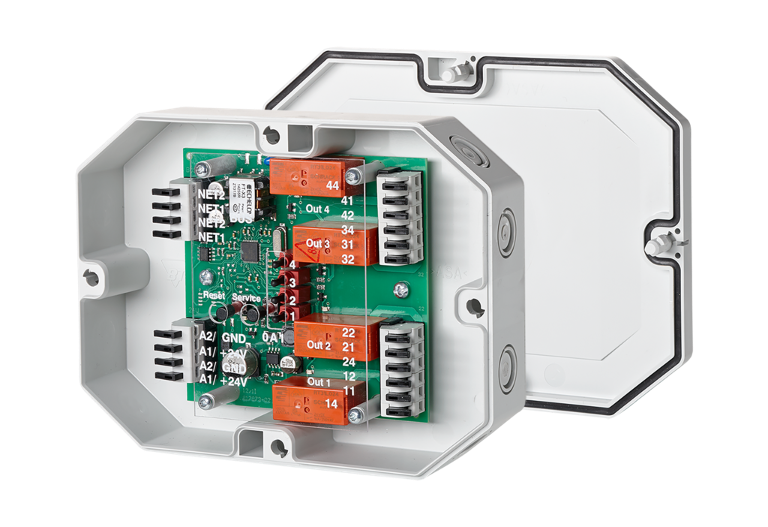

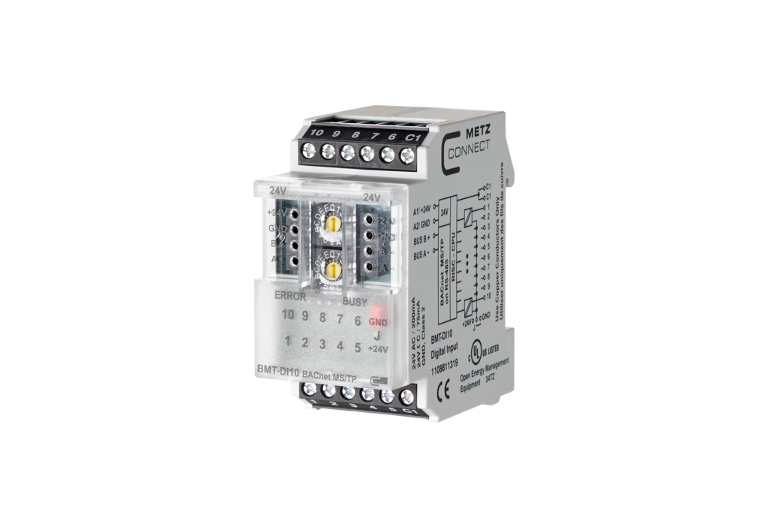

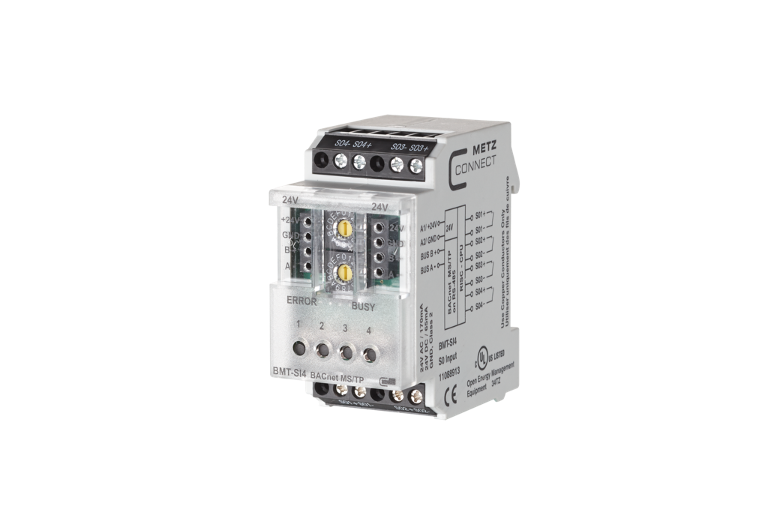

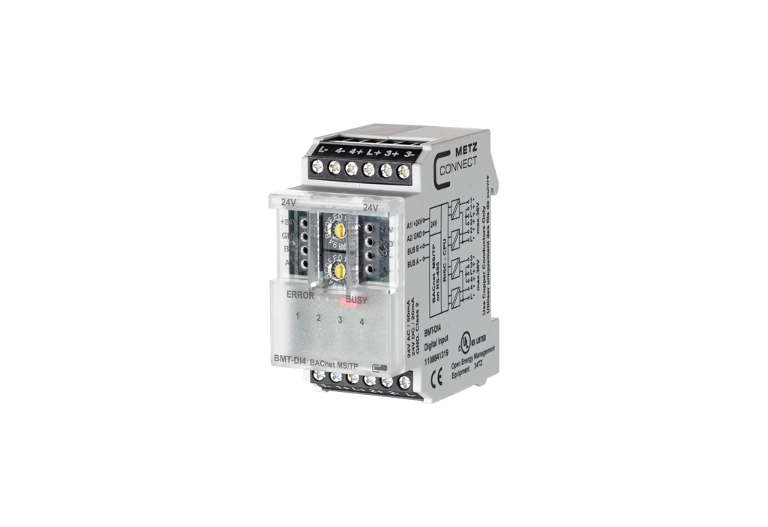

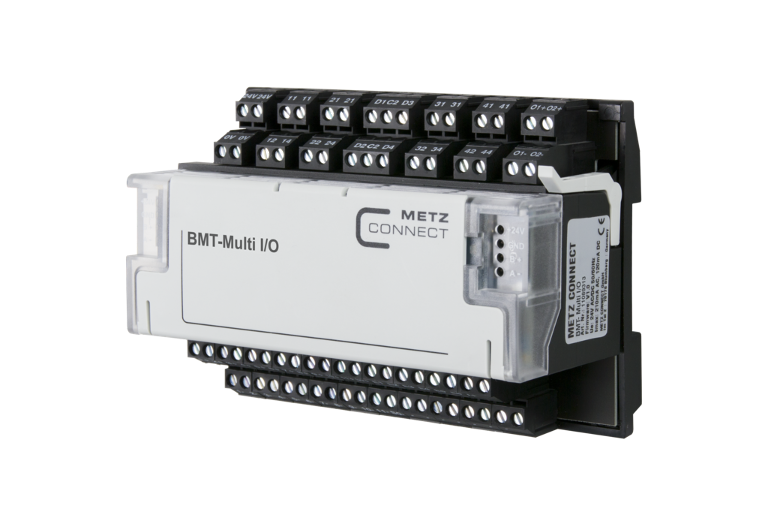

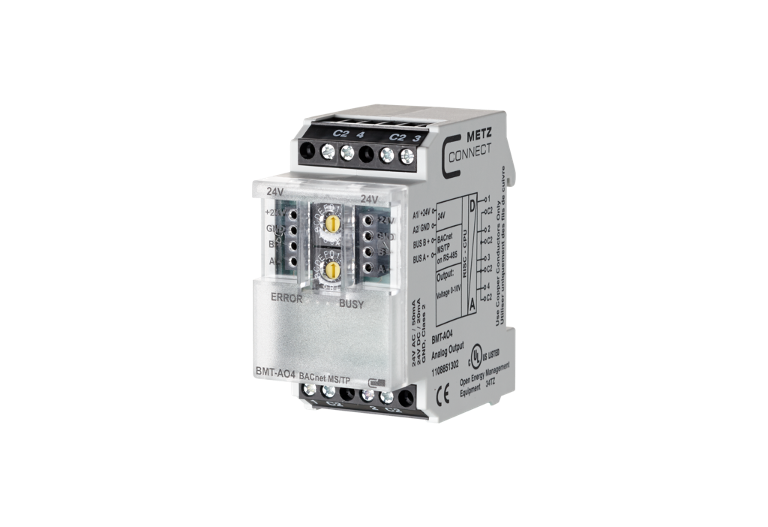

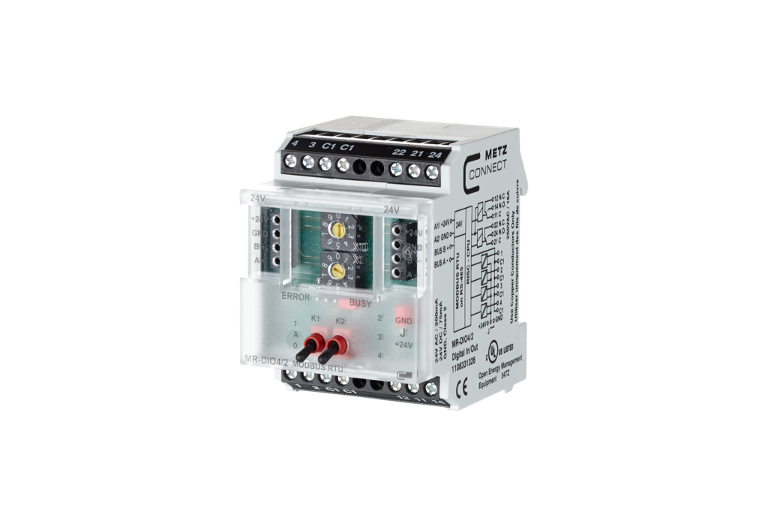

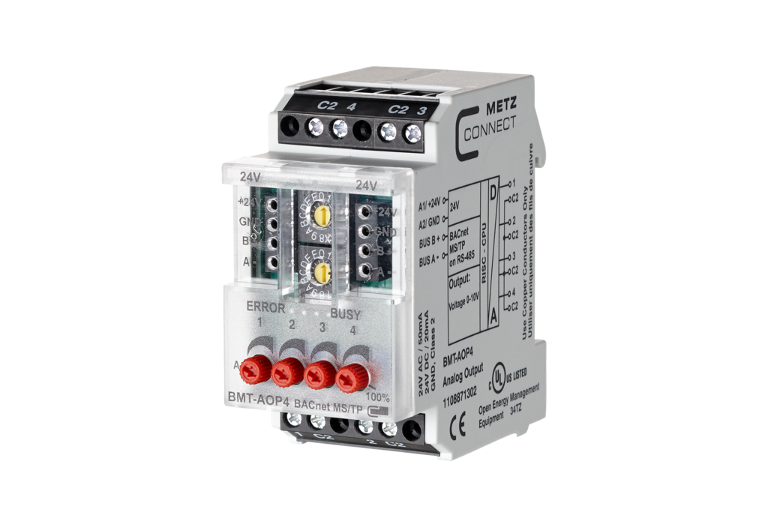

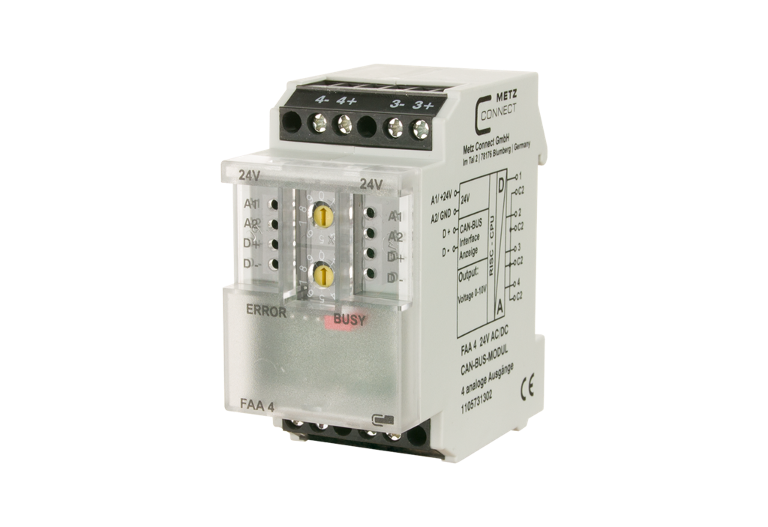

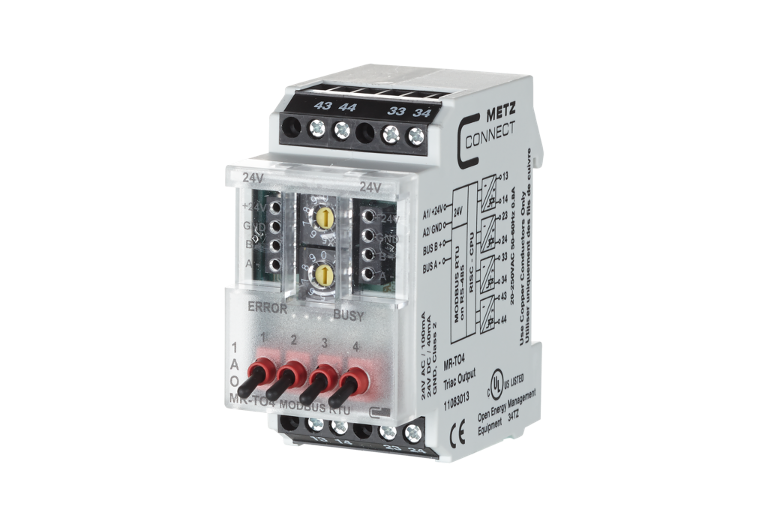

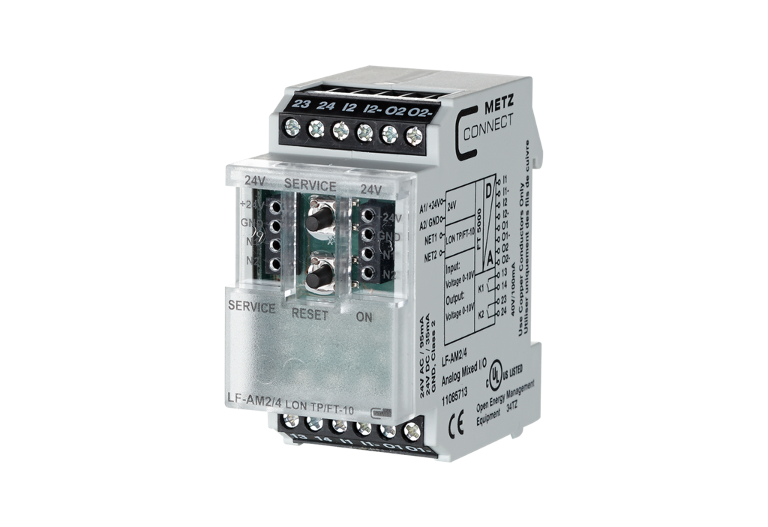

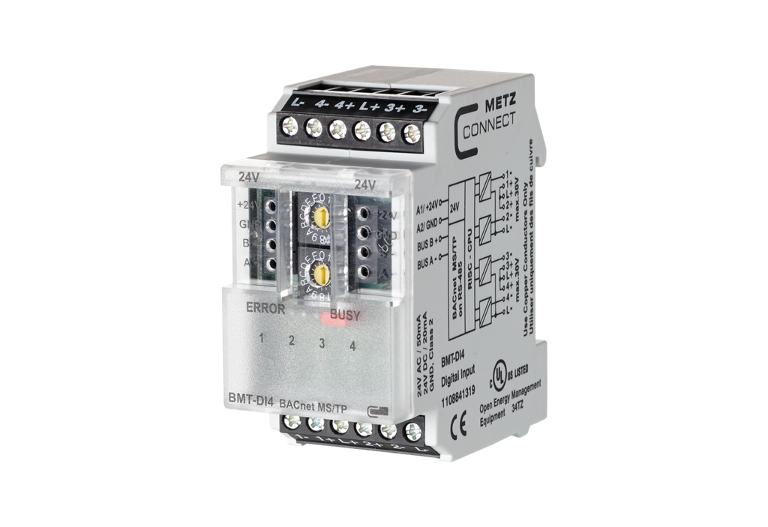

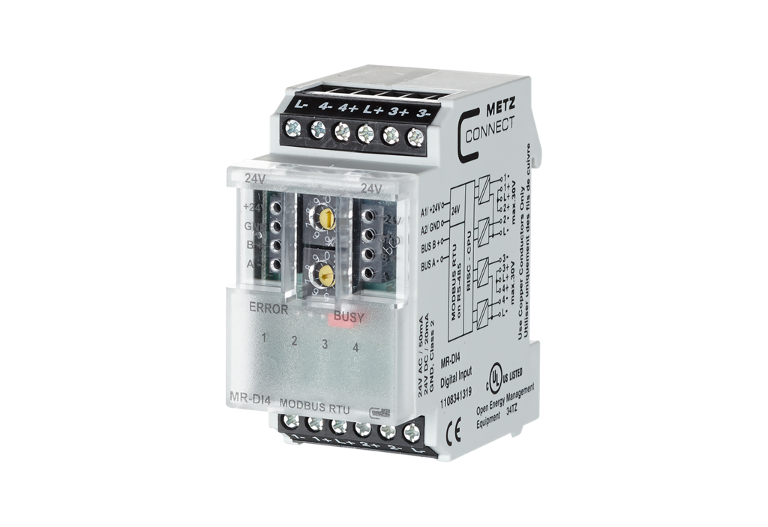

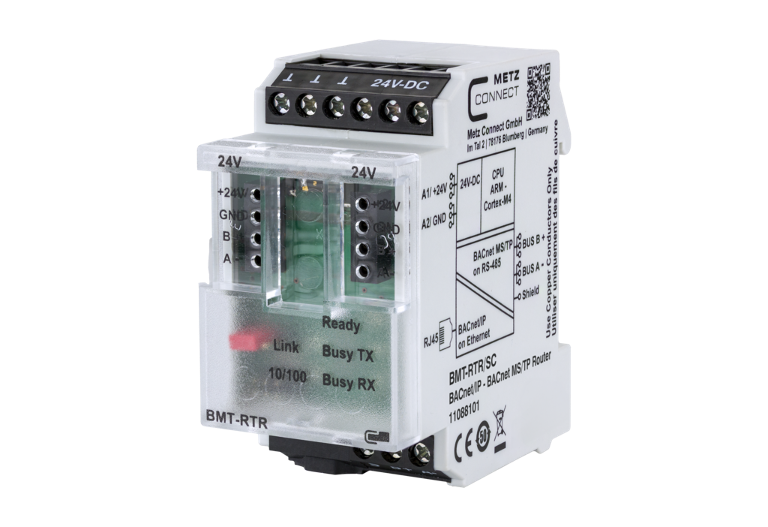

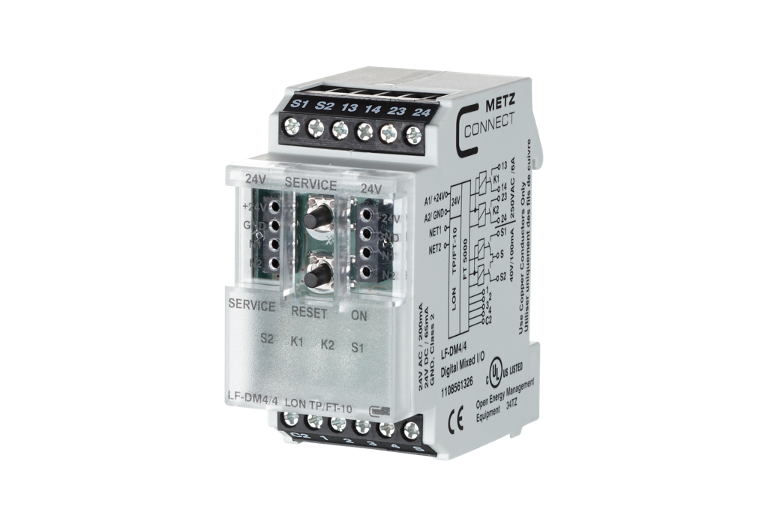

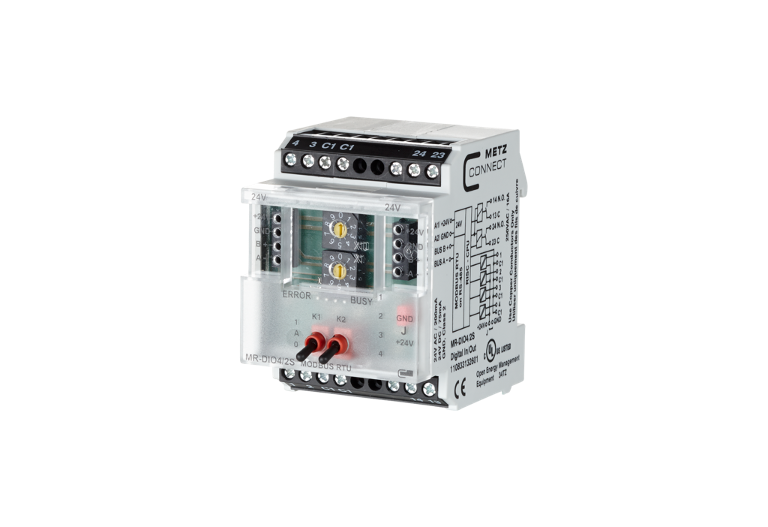

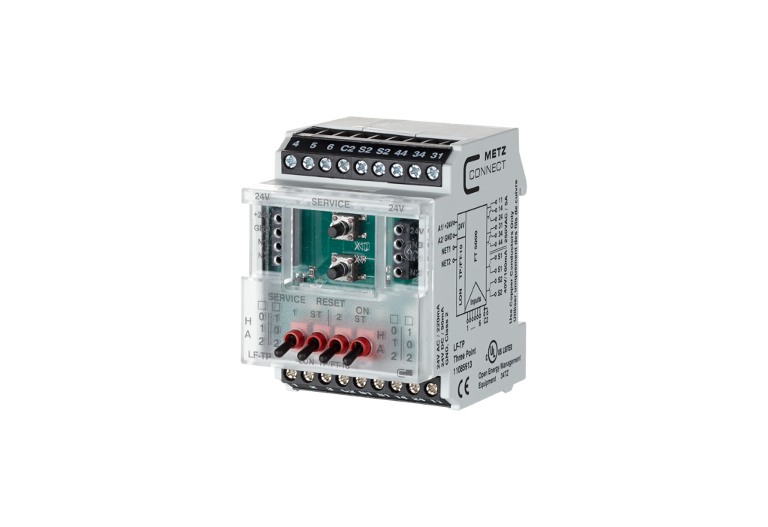

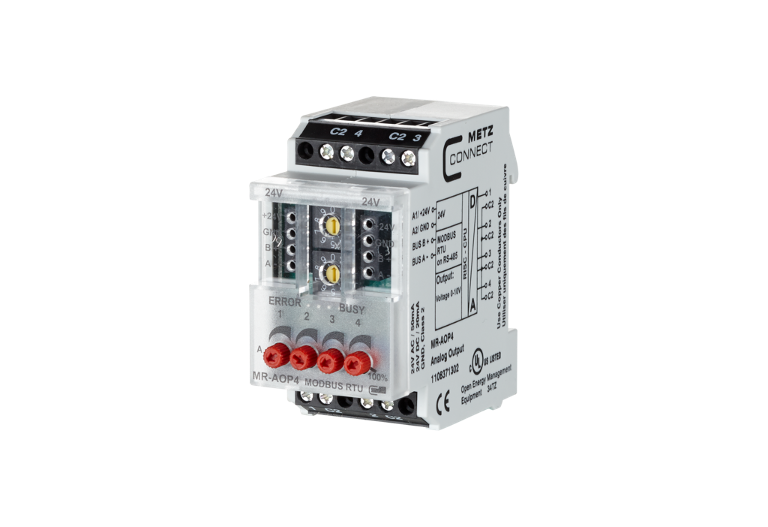

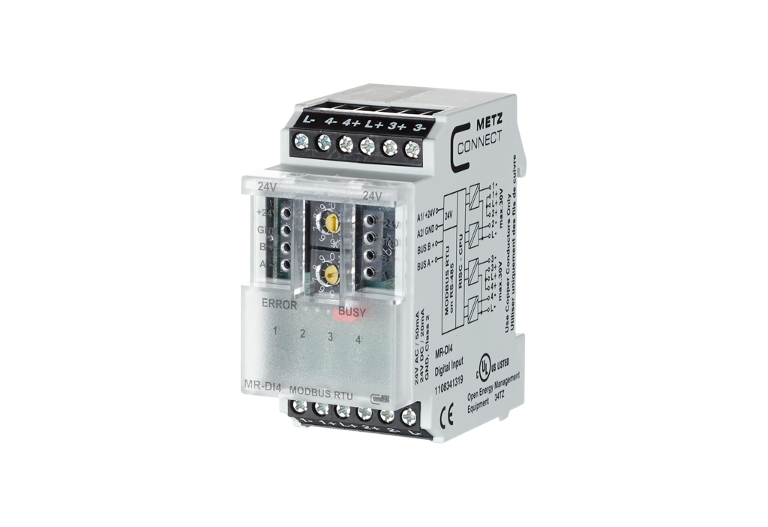

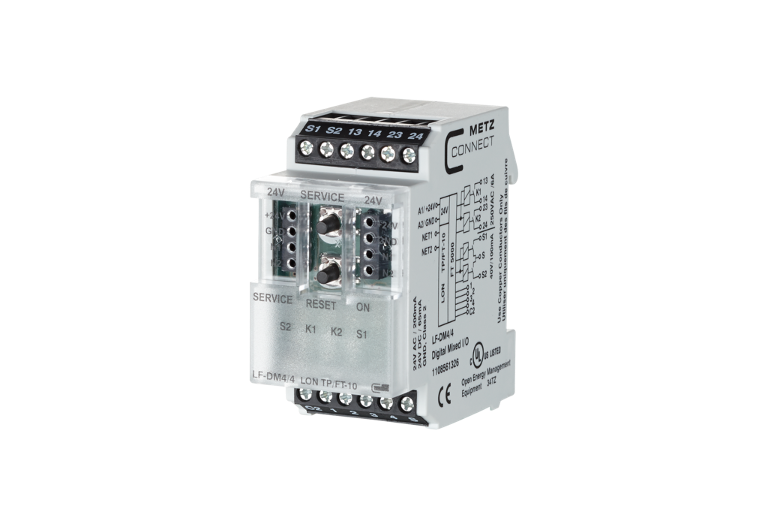

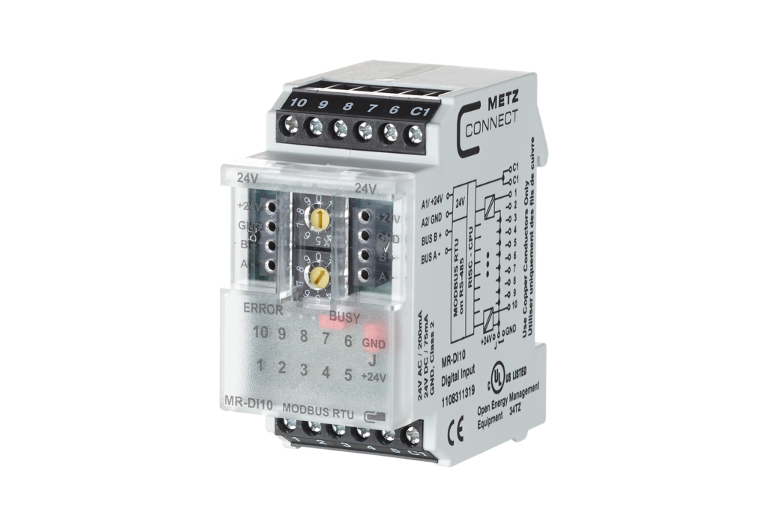

Est un accessoire de
Références
110561
4250184122470
Téléchargements
- Fiche technique
- Données ePLAN - Inscription requise -
- Brochure (Composants E/S LON)
- Brochure (Composants Modbus RTU)
- Brochure (Enregistreur de données de haute performance)
- Brochure (MR-GW PASSERELLE MODBUS RTU/TCP)

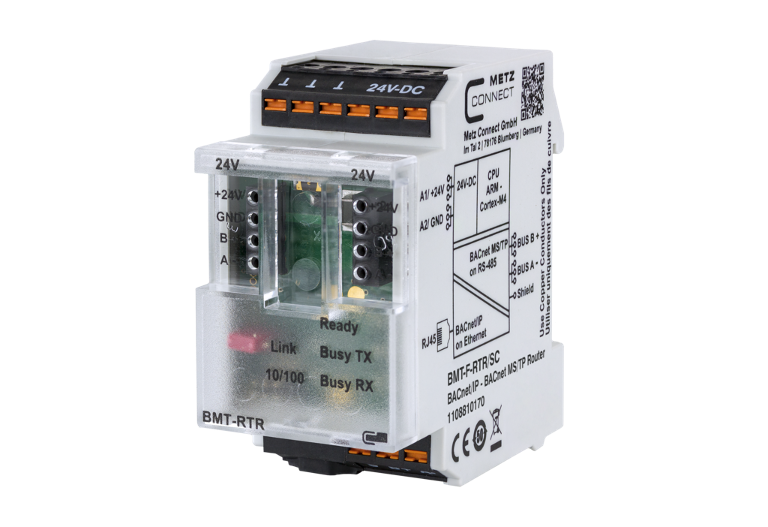

- Brochure (BACnet Router)

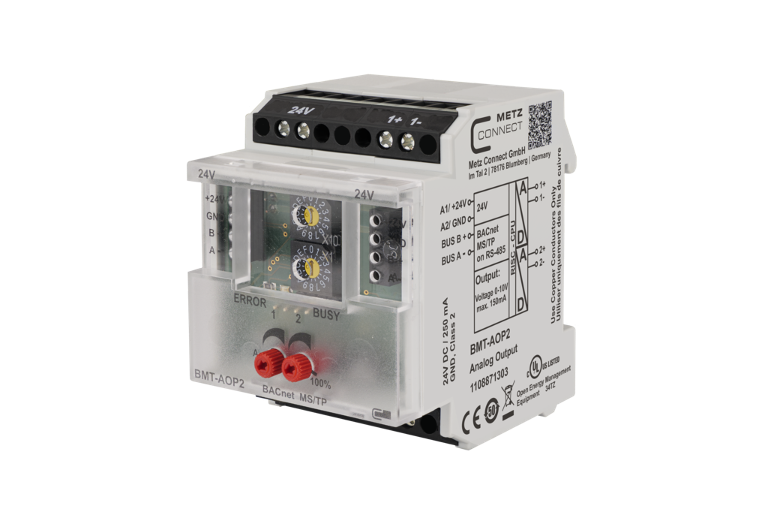

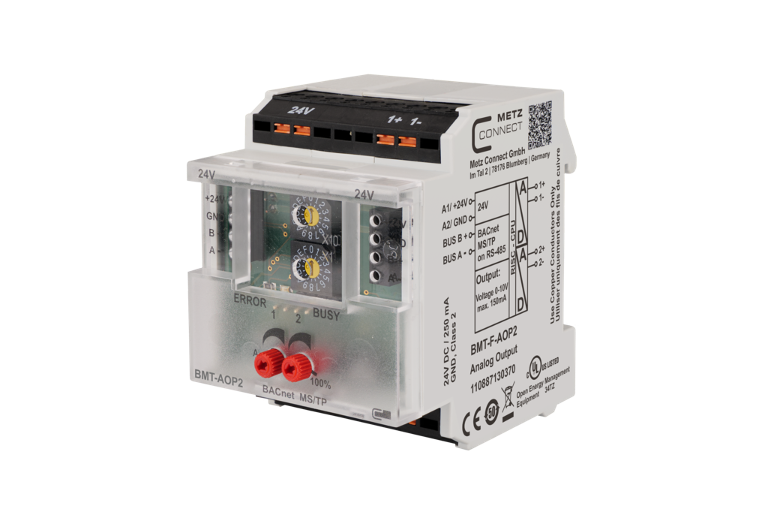

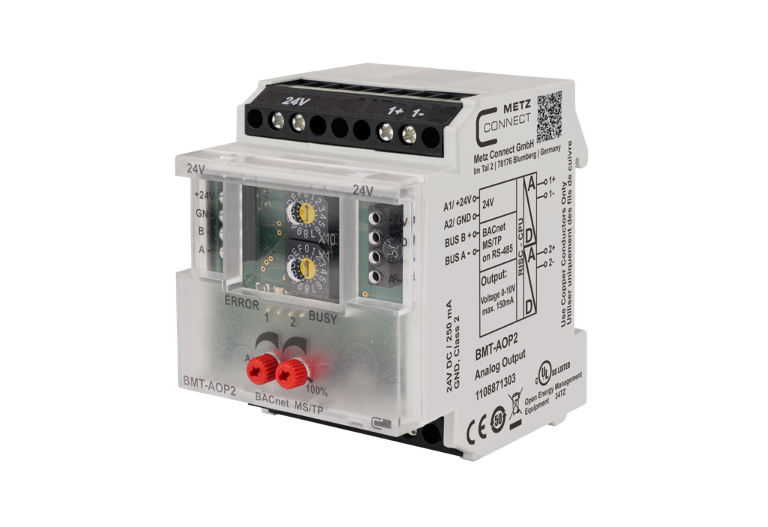

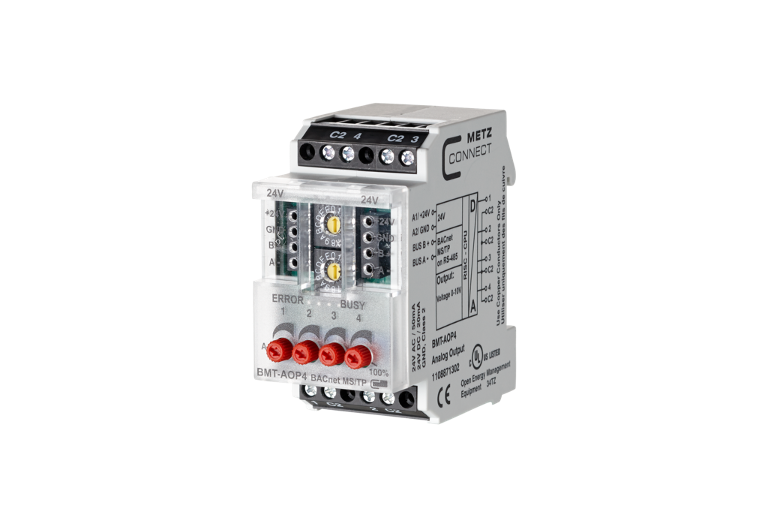

- Brochure (BMT-AOP2 – Module de sortie analogique BACnet MS/TP pour l’automatisation des bâtiments)
