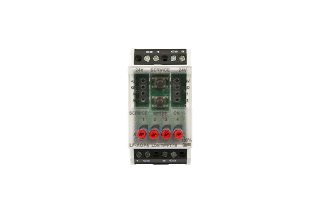

LF-AOP4 LON
Description
Le module LON avec 4 sorties analogiques a été conçu pour les tâches de commutation décentralisées. Il convient comme capteur de grandeur de commande, par ex. pour les trappes d'aération, les volets mélangeurs et les réglages de vannes électriques etc. Les variables de réseau SNVT permettent d'adresser les sorties analogiques selon un pourcentage défini ou de les régler sur des valeurs de tension préréglées. Chaque sortie peut être réglée sur le mode automatique ou le mode manuel via 4 potentiomètres situés sur la face avant. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.

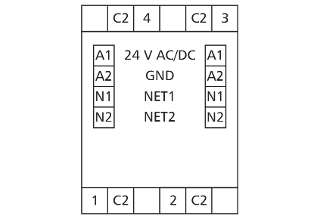

- Raccordement avec borniers à vis
Caractéristiques
Données générales
TP/FT-10, topologie libre
FT5000
78 kbit/s
24 V CA/CC +/- 10 % (SELV)
100 mA (CA) / 40 mA (CC)
100 %
550 ms
4, analogiques
de 0 V à 10 V CC
5 mA à 10 V CC
0,3125 mV/digit
100 mV
DEL verte, jaune
35 x 69,3 x 60 mm
84 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Références
11085413
4250184135746
Téléchargements
- Fiche technique
- Données ePLAN - Inscription requise -
- Brochure (Composants E/S LON)
- Brochure (Composants de systèmes intelligents avec logiciel d‘application intégré)
- Données 3D - Inscription requise -
- Software (Template_LF-AOP)
- Software (LON Resource Files 1.32)
- Software (METZ Connect PlugIn LF-ALL 2.0.0)
- Instructions de montage (11085413, 1108541370 )
- Instructions de montage (Safety Instructions multilingual )
- Manuel du software (LON Software-Handbuch)
Informations Complémentaires
