LF-DI4 LON
Description

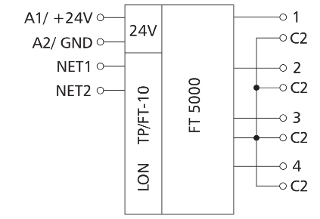

Le module LON avec 4 entrées numériques a été conçu pour les tâches de commutation décentralisées. Il convient pour détecter l'état d'interrupteurs libres de potentiel, par ex. des interrupteurs de fin de course électriques sur des trappes d'aération ou des contacts auxiliaires sur les contacteurs de puissance. Les contacts d'entrée 1 à 4 sont câblées avec les contacts C2 via des interrupteurs ou contacts libres de potentiel. Les entrées peuvent être interrogées de manière individuelle ou ensemble via les variables de réseau SNVT. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à vis
Caractéristiques
Données générales
TP/FT-10, topologie libre
FT5000
78 kbit/s
24 V CA/CC +/- 10 % (SELV)
63 mA (CA) / 21 mA (CC)
100 %
550 ms
4, entrée pour contact
4,5 V CC
DEL verte, jaune
35 x 69,3 x 60 mm
72 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Références
1108501319
4250184135685
Téléchargements
- Fiche technique
- Données ePLAN - Inscription requise -
- Brochure (Composants E/S LON)
- Brochure (Composants de systèmes intelligents avec logiciel d‘application intégré)
- REACh Statement
- Données 3D - Inscription requise -
- Software (Template_LF-DI4)
- Software (LON Resource Files 1.32)
- Software (METZ Connect PlugIn LF-ALL 2.0.0)
- Instructions de montage (1108501319, 110850131970)
- Instructions de montage (Safety Instructions multilingual )
- Manuel du software (LON Software-Handbuch)
