MR-AO4 Modbus RTU
Description
Le module Modbus avec 4 sorties analogiques a été conçu pour les tâches de commutation décentralisées. Il convient comme capteur de grandeur de commande, par ex. pour les trappes d'aération, les volets mélangeurs et les réglages de vannes électriques etc. Un maître Modbus permet d'émettre les sorties via des registres standards. L'adresse du module, le débit binaire et la parité sont réglés par 2 commutateurs rotatifs sur la face avant ou par logiciel. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.

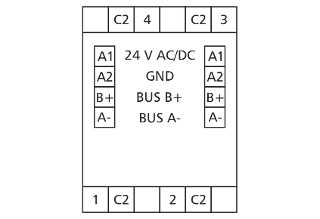

- Raccordement avec borniers à vis
Caractéristiques
Données générales
Modbus RTU
de 00 à 99
RS485 (bus à deux fils)
de 1200 à 115200 bit/s
24 V CA/CC +/- 10 % (SELV)
50 mA (CA) / 20 mA (CC)
100 %
4, analogiques
de 0 V à 10 V CC
5 mA à 10 V CC
0,3125 mV/digit
DEL verte, rouge
35 x 69,3 x 60 mm
72 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Est un accessoire de
Références
1108351302
4250184135654
Téléchargements
- Brochure (Composants Modbus RTU)
- Brochure (Enregistreur de données de haute performance)
- Brochure (MR-GW PASSERELLE MODBUS RTU/TCP)
- Données 3D - Inscription requise -
- Instructions de montage (1108351302, 110835130270)
- Instructions de montage (Safety Instructions multilingual )
- Fiche technique
- Données ePLAN - Inscription requise -
