LF-DI230 LON
Description

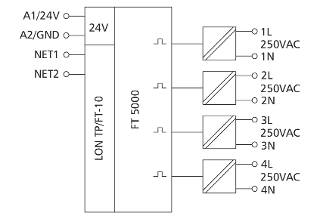

Le module LON avec 4 entrées numériques a été conçu pour les tâches de commutation décentralisées. Il convient pour détecter l'état d'interrupteurs 230 V CA, par ex. des interrupteurs ou des boutons-poussoirs de commande d'éclairage. Les contacts d'entrée 1N à 4N sont câblées avec les contacts 1N à 4N via des interrupteurs ou des contacts avec 230 V CA. Les entrées peuvent être intégrées individuellement ou ensemble via les variables de réseau SNVT. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à vis
Caractéristiques
Données générales
TP/FT-10, topologie libre
FT5000
78 kbit/s
24 V CA/CC +/- 10 % (SELV)
63 mA (CA) / 24 mA (CC)
100 %
550 ms
4, numériques
230 V CA/CC
DEL verte, jaune
35 x 69,3 x 60 mm
72 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Références
11086313
4250184146988
Téléchargements
- Fiche technique
- Données ePLAN - Inscription requise -
- Brochure (Composants E/S LON)
- Données 3D - Inscription requise -
- Software (Template_LF-DI4)
- Software (LON Resource Files 1.32)
- Software (METZ Connect PlugIn LF-ALL 2.0.0)
- Instructions de montage (11086313, 1108631370)
- Instructions de montage (Safety Instructions multilingual )
- Manuel du software (LON Software-Handbuch)
Informations Complémentaires
