UAE modul Cat.6 jack blanc

Description
  • module UAE non blindé de la cat.6, classe E
  • pour Gigabit Ethernet
  • respect de la classe E selon ISO/IEC 11801, DIN EN 50173-1
  • convient pour Remote Powering (PoE, PoE plus et UPoE) et HDBaseT
  • raccordement simplifié de câbles de données avec 2 à 4 paires AWG 24/1 à 22/1 et conducteurs multibrin en cuivre à 7 brins AWG 26/7 sur contacts à déplacement d'isolant IDC
  • décharge de traction avec attache-câbles possible sur le module UAE
  • format : Modul
  • versions : marquage de l'assignation des brins T568A et T568B
Caractéristiques
Données générales
M1
I1
C1
E1
douille / prise femelle / connecteur femelle
non blindé
Cuivre
T568A et T568B
blanc

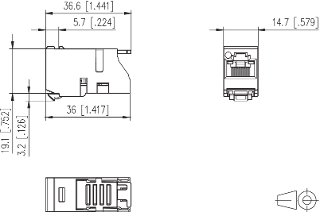

36 mm
14.7 mm
22.3 mm
1.417 in.
0.579 in.
0.878 in.
oui
sur boîtier
Propriétés de la technique de transmission
6
E
6
oui
IEEE 802.3af
IEEE 802.3at
oui
oui
IEEE 802.3an
Raccordements/interfaces
IDC-connexion
RJ45-connecteur femelle
1
1
8
8P/8C
AWG 24/1 - AWG 22/1
0,205 - 0,324 mm²
0,511 - 0,643 mm
0,02 - 0,025 in.
AWG 26/7 - AWG 22/7
0,141 - 0,355 mm²
0,483 - 0,762 mm
0,019 - 0,03 in.
180°
Propriétés électriques
max. 1 A
max. 50 V
max. 20 mOhm
max. 200 mOhm
min. 500 MOhm
min. 1000 V CC
Informations mécaniques
module
juxtaposable
max. 20 N
min. 750
en haut
avec attache-câble au module
Matériaux et propiétés des matériaux
PA 6.6 UL94 V0
CuSn
Ni + Au (nickel + or)
oui
conforme
Conditions d'environnment
-40 °C
70 °C
-40 °F
158 °F
-40 °C
70 °C
-40 °F
158 °F
Est un accessoire de
Modul boîtier en saillie 2 ports blanc pur, non équipé
Modul boîtier en saillie 3 ports blanc pur, non équipé
Modul boîtier en saillie 4 ports blanc pur, non équipé
Modul boîtier en saillie 6 ports blanc pur, non équipé
Modul boîtier en saillie 8 ports blanc pur, non équipé
Modul boîtier en saillie 12 ports blanc pur, non équipé
Modul boîtier en saillie 16 ports blanc pur, non équipé
Modul boîtier en saillie 2x12 ports blanc pur, non équipé
REGplus IP20 E-DAT modul
Modul support de module 19 pouces 1UH 24 ports
gris clair non équipé, blindé
Modul support de module 19 pouces 1UH 24 ports
noir non équipé, blindé
E-DAT modul 24x8(8) 1UH panneau de brassage Cat.6A, gris clair
Modul support de module 19 pouces 1UH 24 ports
acier inox non équipé
E-DAT modul 24x8(8) 1UH panneau de brassage Cat.6A, acier inox
Support de module 6 ports 1UH
E-DAT modul 6x8(8) 3UH panneau de brassage Cat.6A
E-DAT modul 6x8(8) pour 1UH panneau de brassage Cat.6A
Modul support de module 19 pouces 1,5UH 48 ports
acier inox non équipé
E-DAT modul 48x8(8) 1,5UH panneau de brassage Cat.6A, acier inox
SmartConnect Patchpanel 12 ports module MC
SmartConnect Patchpanel 16 ports module MC
SmartConnect Patchpanel 24 ports module MC
E-DAT modul REG 1 port IP20 gris clair
E-DAT modul REG non équipé IP20 gris clair
Modul REGplus IP20 gris clair non équipé
REGplus IP20 E-DAT modul coupleur 180°
REGplus IP20 E-DAT modul coupleur 90°
Modul support de module 3UH, 7 UL 6 ports acier inox non équipé
REGplus IP20 C6Amodul 180°M
C6Amodul 24 ports 180°M 1UH
C6Amodul 24 ports 180°M 1UH acier inox
C6Amodul 48 ports 180°M 1,5UH acier inox
REGplus IP20 C6Amodul 270°M
DCCS2 groupe d'assemblage 4 ports non équipé
MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit pour pose libre
MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit avec équerre de montage
MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit de traversée de mur/boîtier
OpDAT MV hybride 12xdécoupes module non équipé IP65
OpDAT MV hybride 12xdécoupes module non équipé IP54
OpDAT MV panneau de brassage
12xdécoupes module non équipé
Références
130909-I
4250184105466
