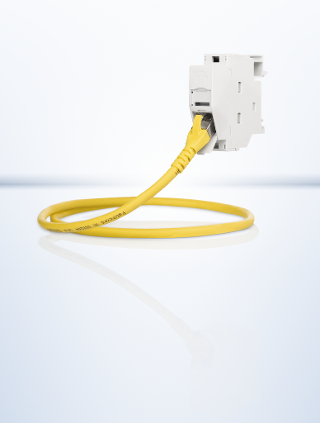

REGplus IP20 E-DAT modul

Description

unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et industrielle

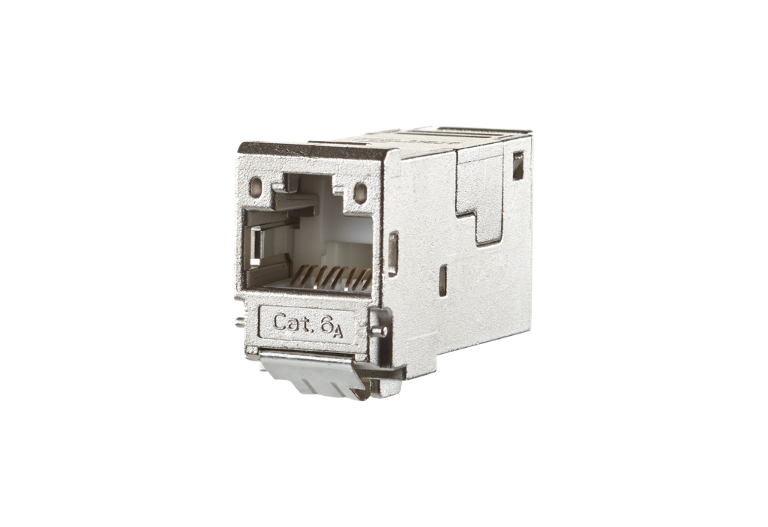

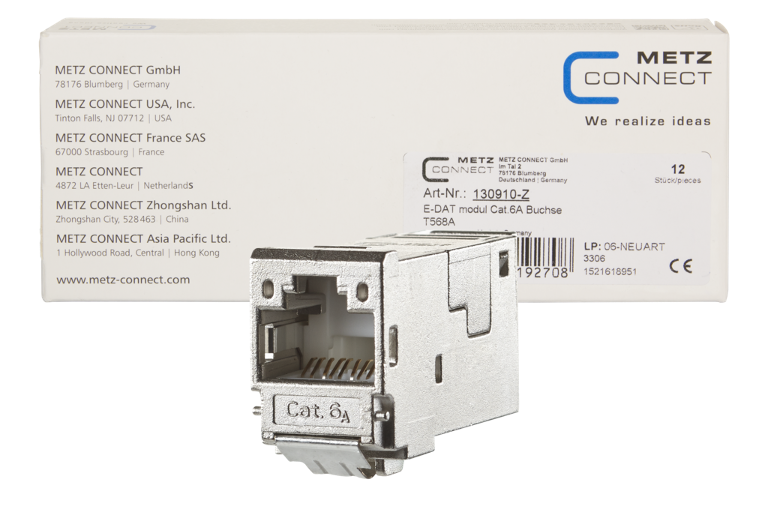

équipée d'un module individuel RJ45 E-DAT modul
entrée de câble 45° par le haut, sens d'embrochage : vers le bas, incliné de 45°
test de composants Cat.6_A selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-51, certifié GHMT
respect de la classe E_A selon ISO/IEC 11801, DIN EN 50173-1
tests réalisés : lien jusqu'à 500 MHz
convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT
raccordement simplifié de câbles de données avec 2 à 4 paires AWG 26/1 à 22/1 et conducteurs multibrins en cuivre à 7 brins AWG 26/7 à 22/7 sur contacts à déplacement d'isolant IDC

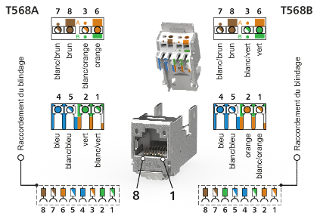

marquage de l'assignation des brins T568A et T568B
pose facile et rapide des paires de brins dans la pièce de chargement E-DAT modul
la largeur utile de 1UL (unité de division) permet de monter 12 REGplus au maximum dans les répartiteurs électriques standard
en cas de montage comme appareil de la classe de protection I, la liaison équipotentielle est effectuée via une plaque de mise à la terre intégrée directement sur le rail DIN qui doit être raccordé via des borniers de contact correspondants sur la mise à la terre du bâtiment
Un cache sur le module empêche le contact direct. Le montage sur des répartiteurs à double isolation permet ainsi de maintenir la classe de protection II. Dans ce but, il convient d´enlever le ressort de mise à la terre.
clapet anti-poussière intégré (existe aussi en couleur)
