MR-F-CI4 Modbus RTU
Description

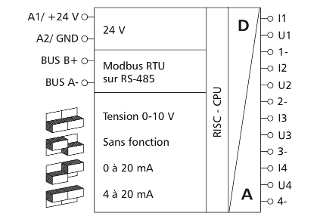

Le module Modbus avec 4 entrées analogiques a été conçu pour les tâches de commutation décentralisées. Il convient pour détecter les courants et les tensions, par ex. sur les capteurs de température actifs, les trappes d'aération, les volets mélangeurs et les réglages de vannes électriques etc. Chaque entrée se laisse régler comme entrée de courant ou entrée de tension par les commutateurs DIP sur la face avant. Un maître Modbus permet d'interroger les entrées via des registres standards. L'adresse du module, le débit binaire et la parité sont réglés par 2 commutateurs rotatifs sur la face avant ou par logiciel. Convient au montage décentralisé sur rail TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à ressort (Push-In)
Caractéristiques
Données générales
Modbus RTU
de 00 à 99
RS485 (bus à deux fils)
1200 à 115200 bit/s
24 V CA/CC +/- 10 % (SELV)
25 mA (CA) / 10 mA (CC)
100 %
4 x analogique
de 0 V à 10 V CC
1 mV (0 à 100 %)
10 mV
de 0 (4) à 20 mA CC
2 µA
20 µA
DEL verte, rouge
35 x 69,3 x 60 mm
95 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Est un accessoire de
Références
110840133270
4251394620756
