Bloc d´alimentation NG4-F 24 V CC
Description

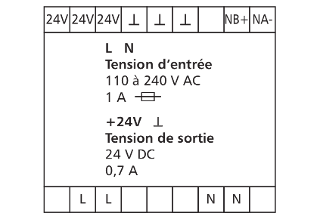

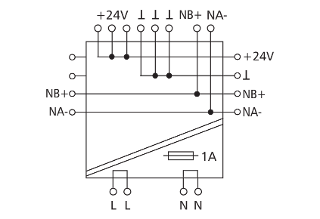

Le bloc d'alimenation NG4-F fournit une tension continue réglée de 24 V DC / 16 W pour alimenter les différents appareils de la gamme des composants E/S. Le prélèvement de la tension secondaire est possible uniquement sur le côté droit de la face avant de l'appareil par un bornier enfichable ainsi que sur les borniers à ressort. La communication bus peut être prélevée par des borniers enfichables sur les deux côtés de la face avant. Il n'est pas permis de faire fonctionner plusieurs alimentations en parallèle. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à ressort (Push-In)
Caractéristiques
Données générales

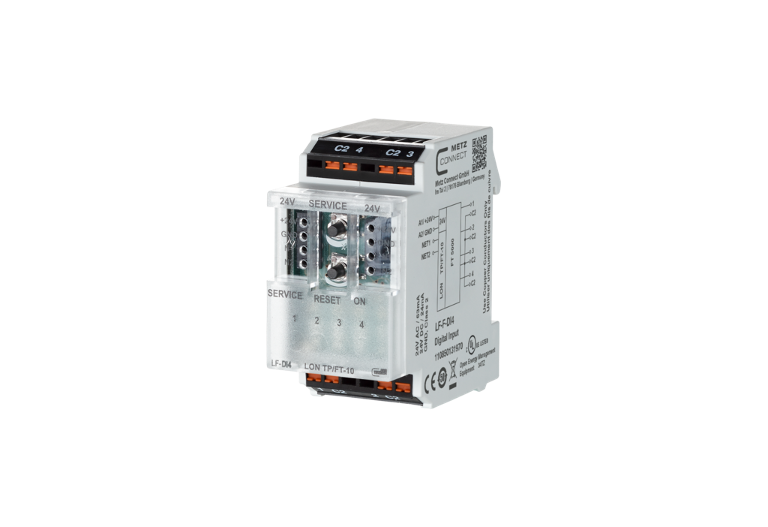

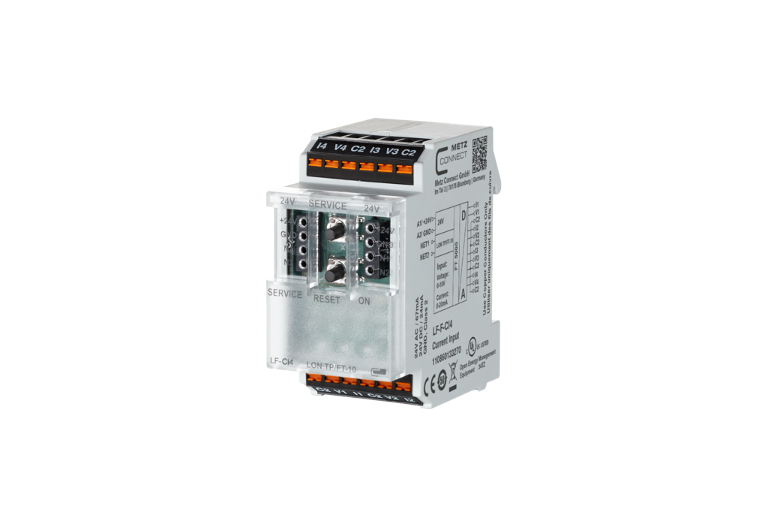

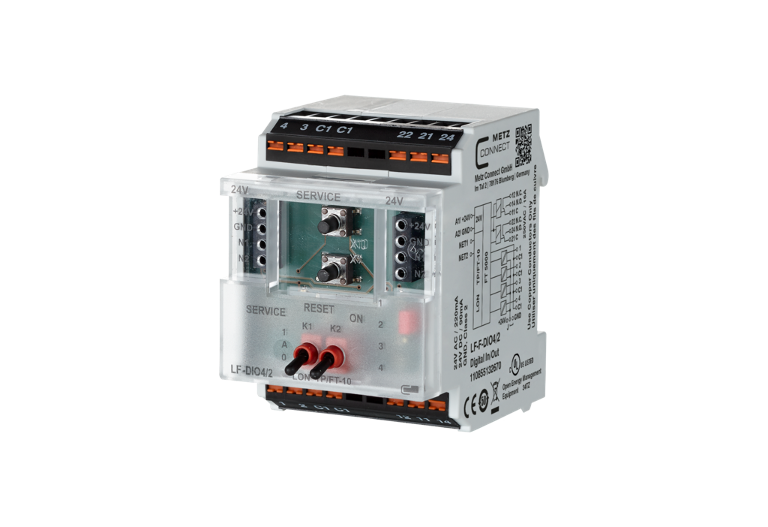

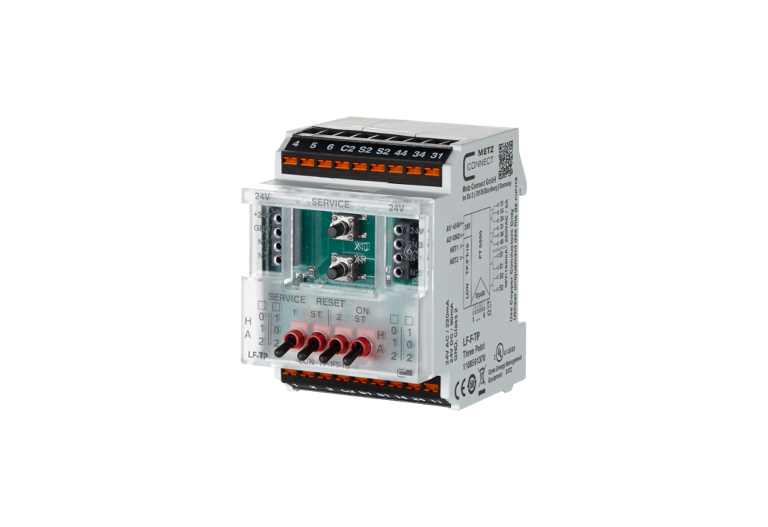

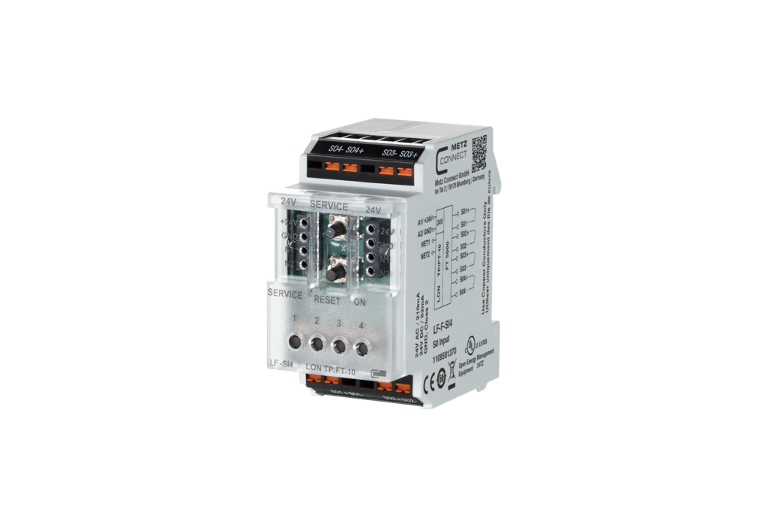

composants E/S LON (LF-xxx), BACnet (BMT-xxx), Modbus (MR-xxx)
110 à 240 V CA, 50 / 60 Hz
T 1,0 A/250 V
16 W
24 V CC (SELV)
700 mA
+/- 3 %
moins que à 40 ms
DEL verte
50 x 69,3 x 60 mm
108 g
de -10 °C à 55 °C
de -25 °C à 85 °C
IP40 / IP20

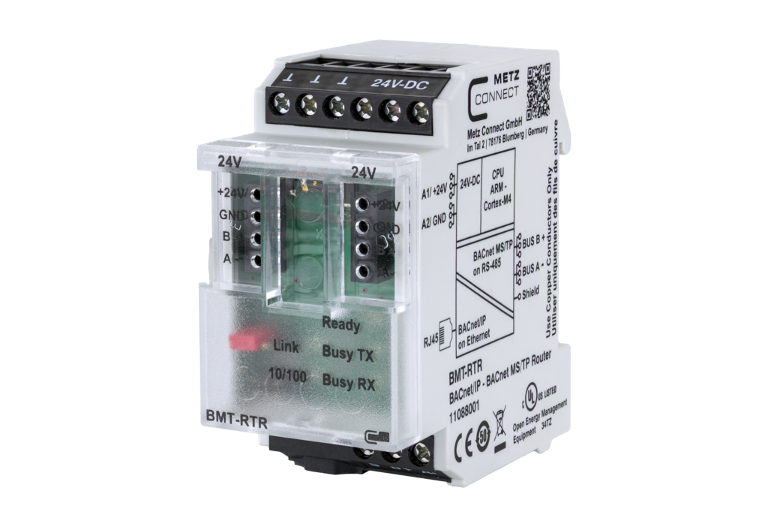

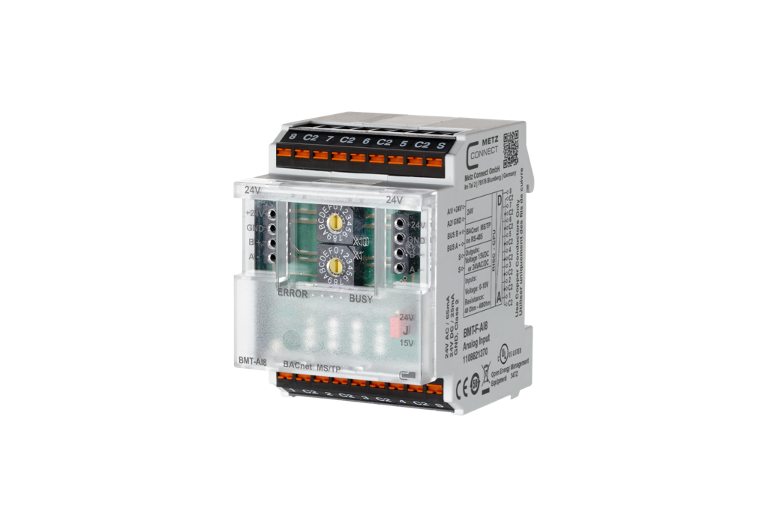

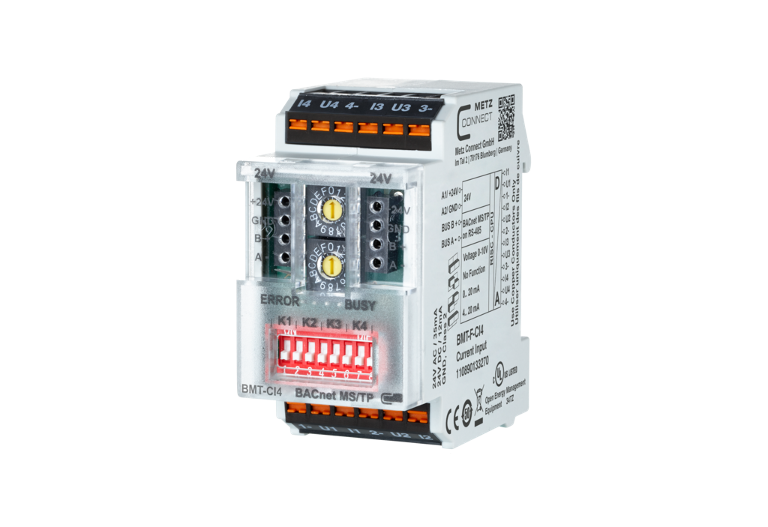

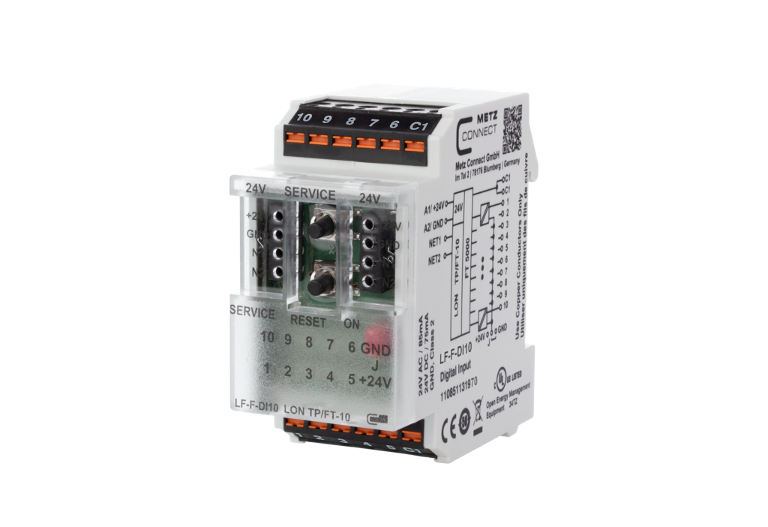

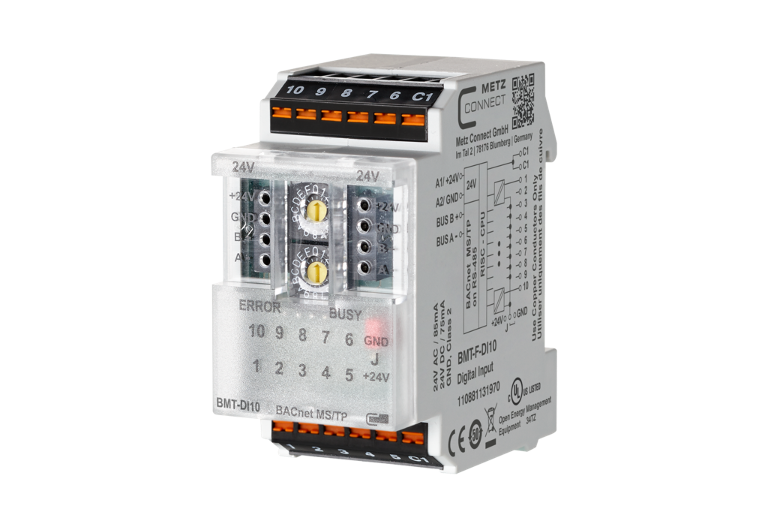

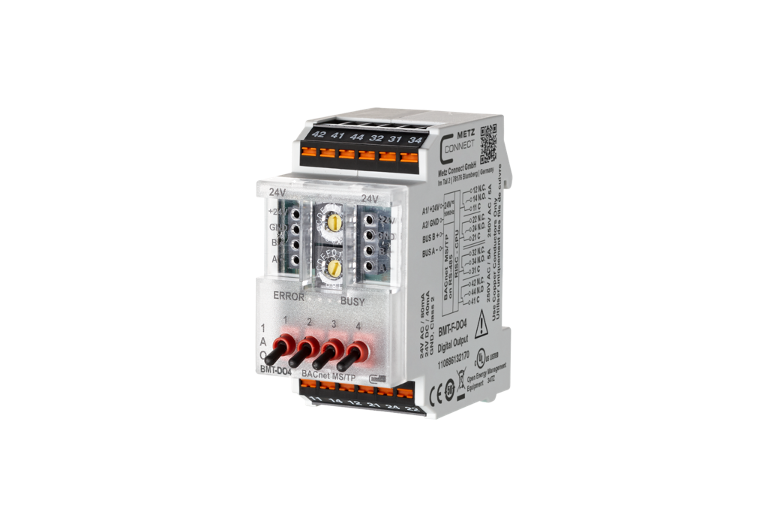

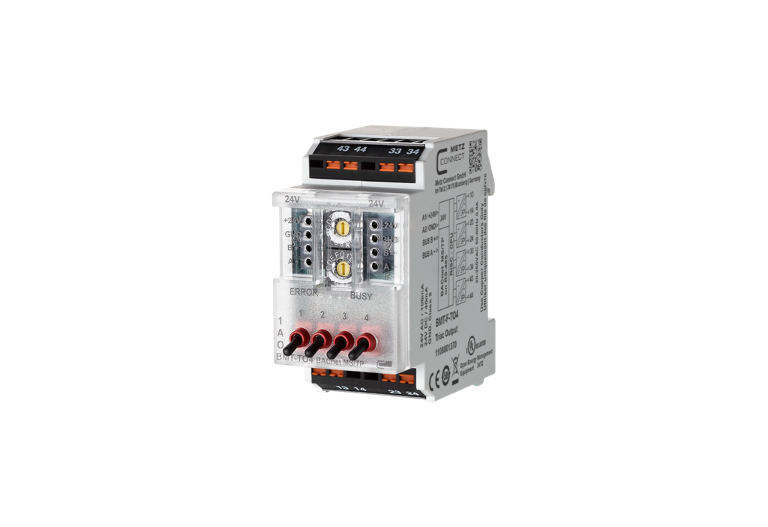

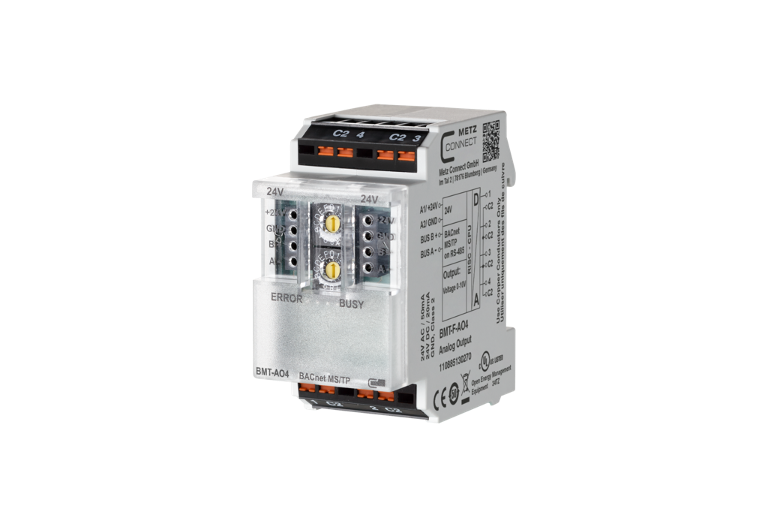

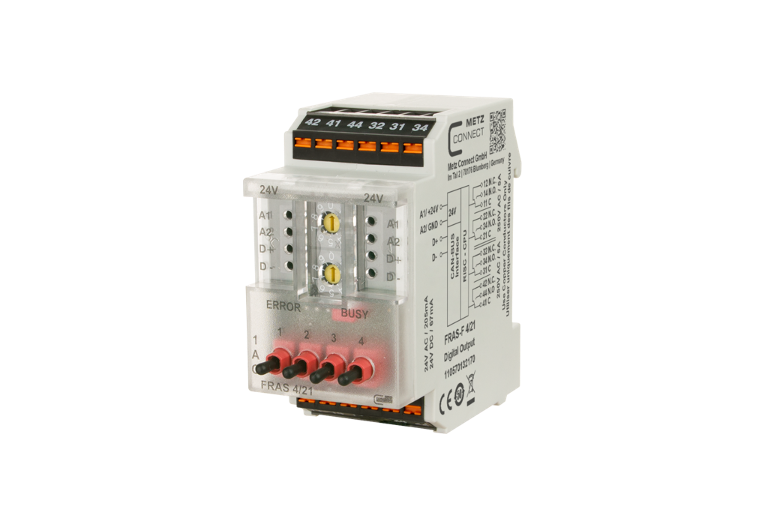

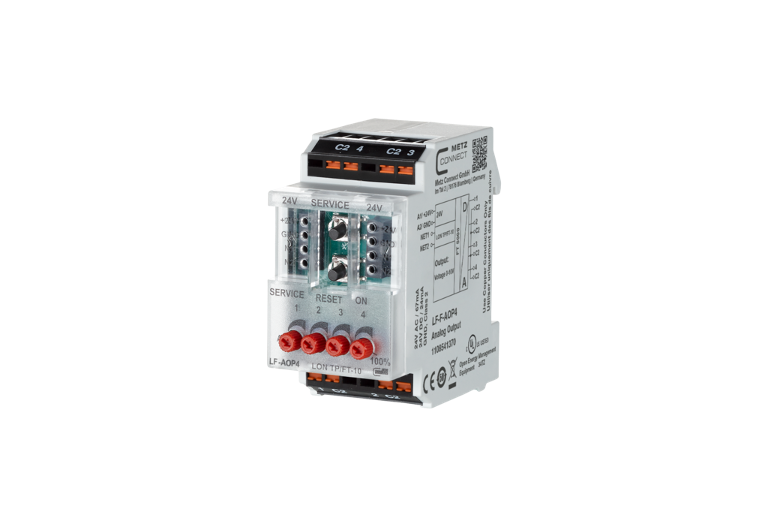

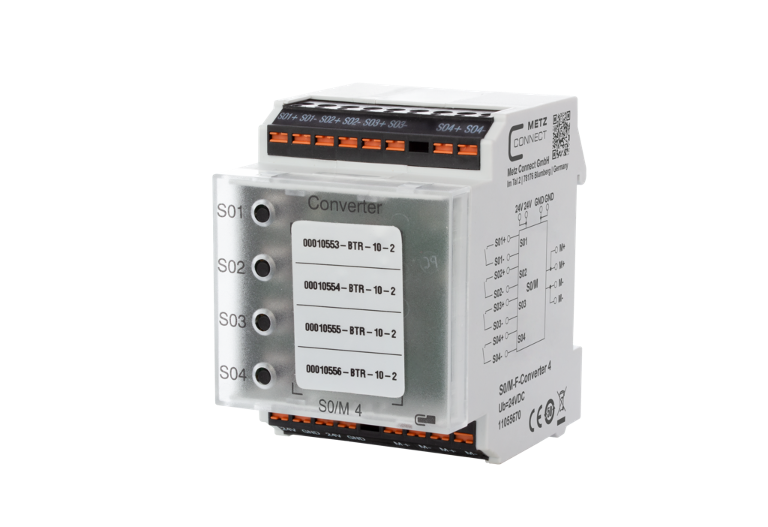

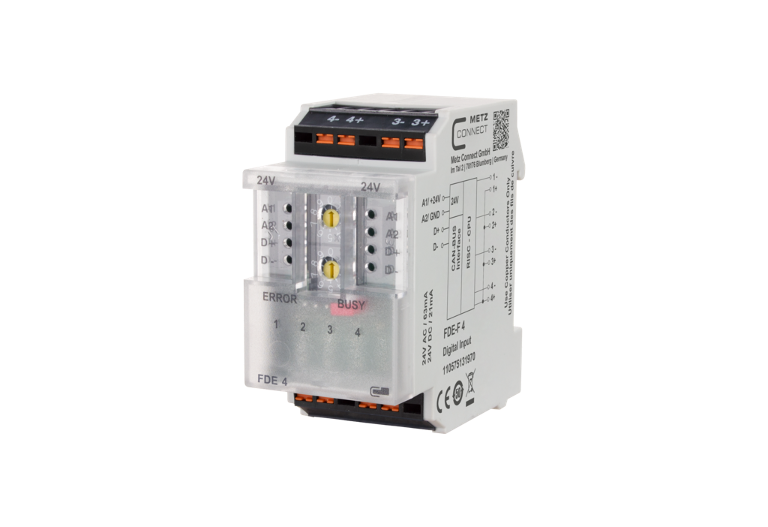

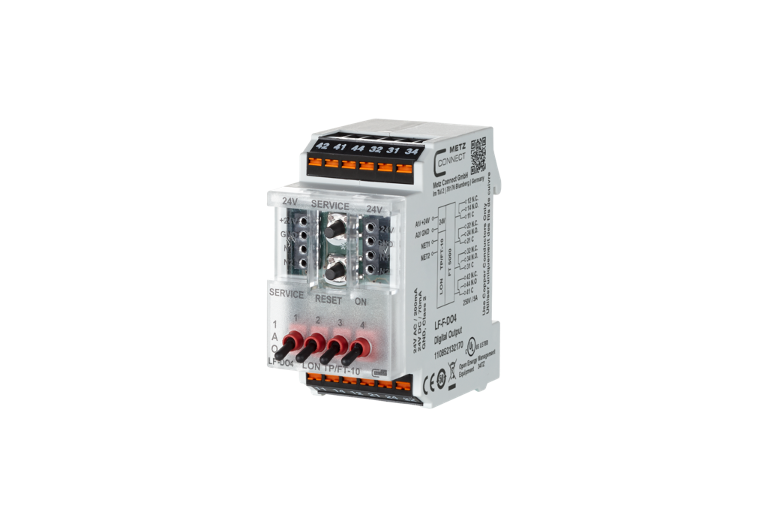

Est un accessoire de
Références
11056170
4251394620893
Téléchargements
- Brochure (Composants E/S LON)
- Brochure (Composants Modbus RTU)
- Brochure (Enregistreur de données de haute performance)
- Brochure (MR-GW PASSERELLE MODBUS RTU/TCP)

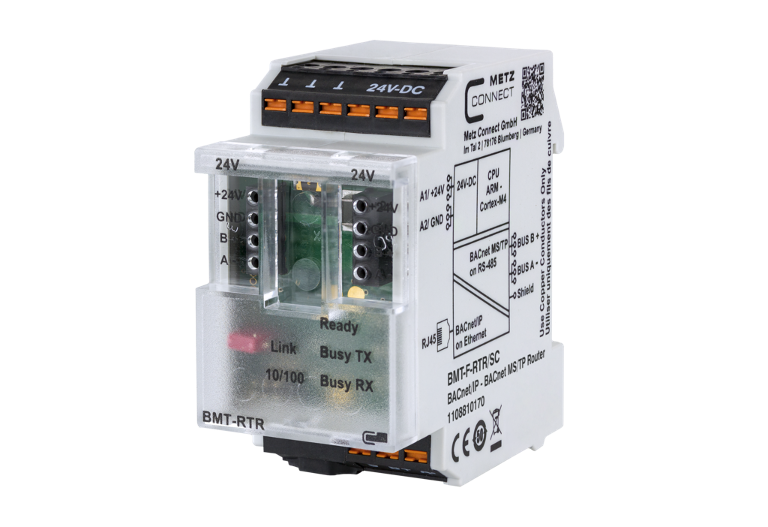

- Brochure (BACnet Router)
