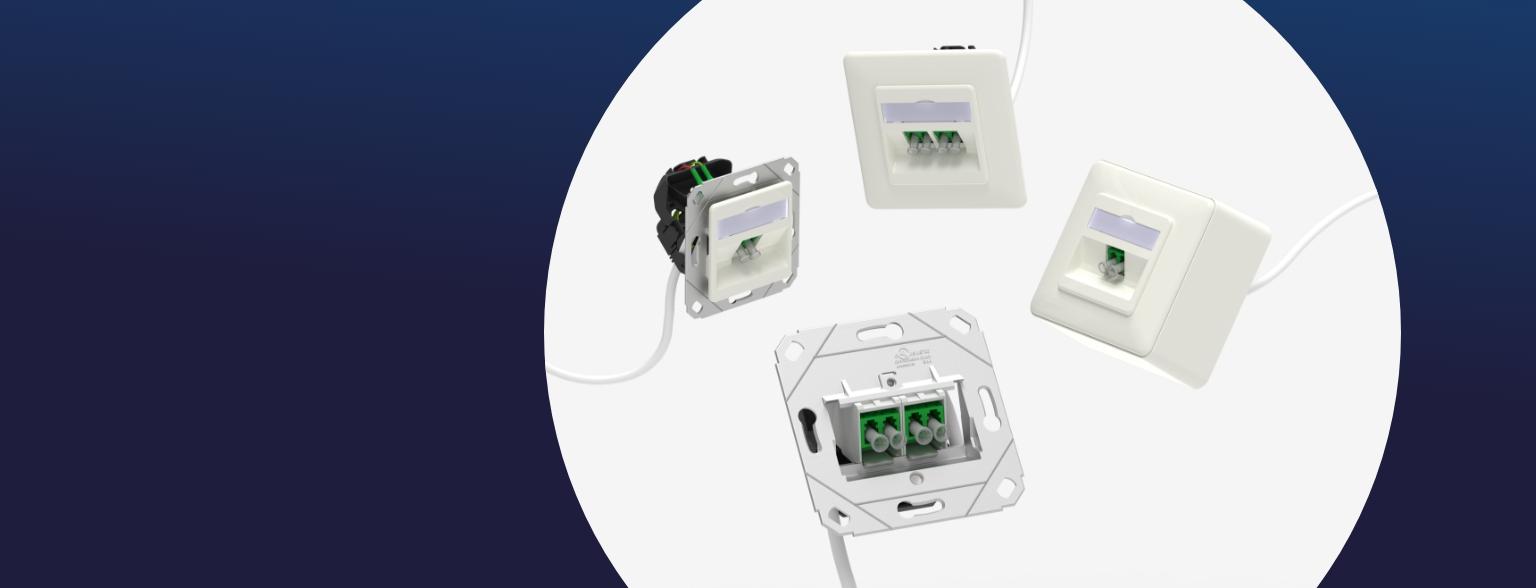

OpDAT VGAD
Die OpDAT VGAD ist die designfähige Lösung für alle, die ihre Glasfaser-Infrastruktur professionell und optisch ansprechend im Gebäude integrieren wollen. Als vorkonfektionierte LWL-Anschlussdose fügt sie sich nahtlos in die Schalterprogramme namhafter Hersteller ein und verbindet damit modernste Glasfaser-Installationstechnik mit zeitgemäßem Design. Ob im
Wohnbereich, im Büro, in der Industrie oder auf dem Campus: Die OpDAT VGAD überzeugt überall.
Eigenschaften
Die Dose wird montagefertig geliefert und ist sofort einsatzbereit: Das Singlemode-OS2-Innenkabel ist bereits angeschlossen, die LC-Duplex-Kupplungen – wahlweise in APC oder UPC – sind bestückt, und das Kabel ist zuverlässig über das Kevlar zugentlastet.
Mit 2 oder 4 Fasern und frei wählbaren Kabellängen von bis zu 150 m deckt die OpDAT VGAD nahezu jeden Installationsfall ab. Optionale Einziehhilfen erleichtern zusätzlich das Einziehen des Kabels ins Leerrohr und sorgen für eine schnelle, saubere Verlegung.
Dank kompakter Abmessungen und einer 45° geneigten Steckrichtung ist die OpDAT VGAD flexibel einsetzbar: Sie passt in Unterputz-, Hohlwand- und Kanaleinbaudosen mit einer Mindesteinbautiefe von nur 45 mm.
Einsatzgebiete
-
FITH/Wohngebäude
Designintegration in vorhandene Schalterinstallationen -
Büroverkabelung
Einheitliches Erscheinungsbild im Büroumfeld -
Campusverkabelung
Hochwertige LWL-Verbindungen in Unternehmen, Kliniken & Bildungseinrichtungen -
Industrieverkabelung
LWL-Anbindung in Fertigungshallen, Maschinenräumen & industrieller Umgebung
Variantenübersicht
Maximale Flexibilität: Zahlreiche Varianten & Integration in nahezu jede Einbausituation
Verfügbare Faseranzahlen
- 2-faserig (1× LC-D-Kupplung)
- 4-faserig (2×LC-D-Kupplungen)
Farb-Auswahl
- reinweiß (RAL 9010)
- verkehrsweiß (RAL 9016)
- Mini-Breakout-Kabel Compact
(ø 4,5 mm /900 μm Adern) - FITH-Kabel (ø 2,3 mm / 250 μm Fasern)
Vier Varianten für die passende Montage

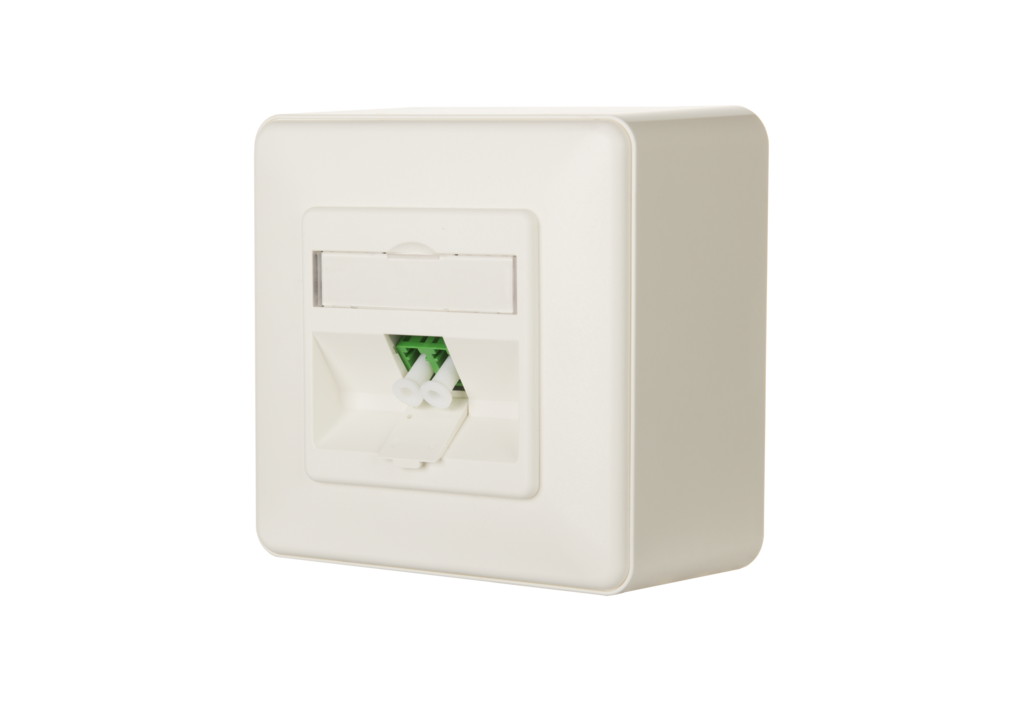

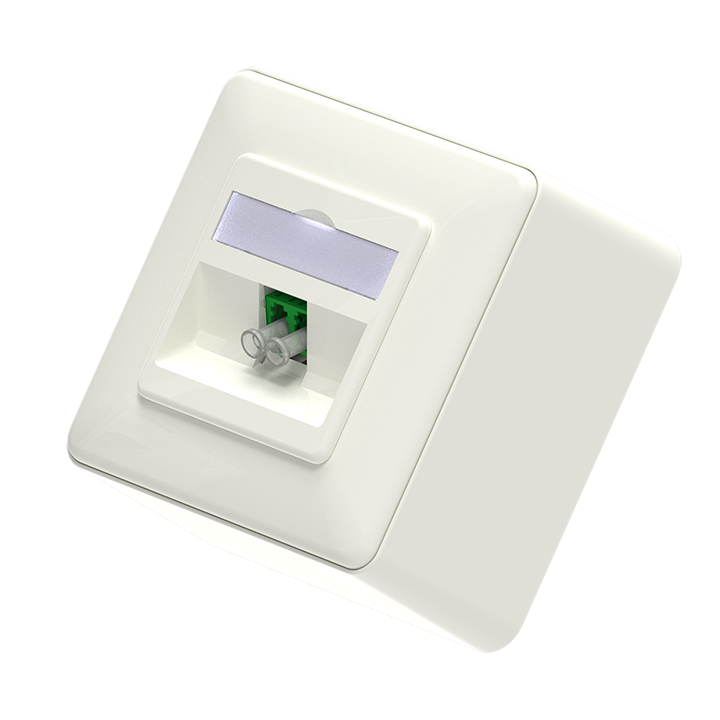

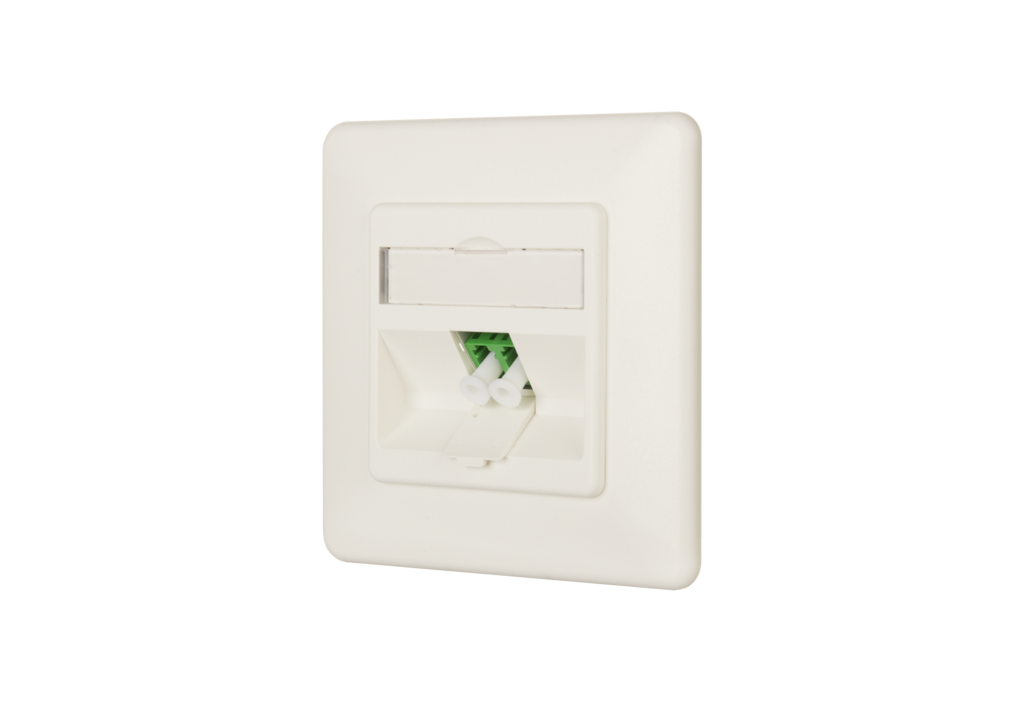

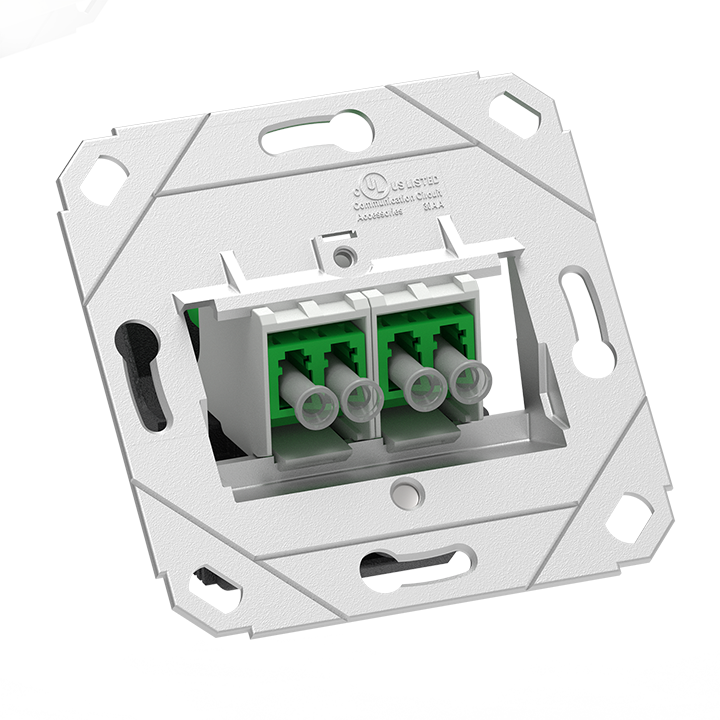

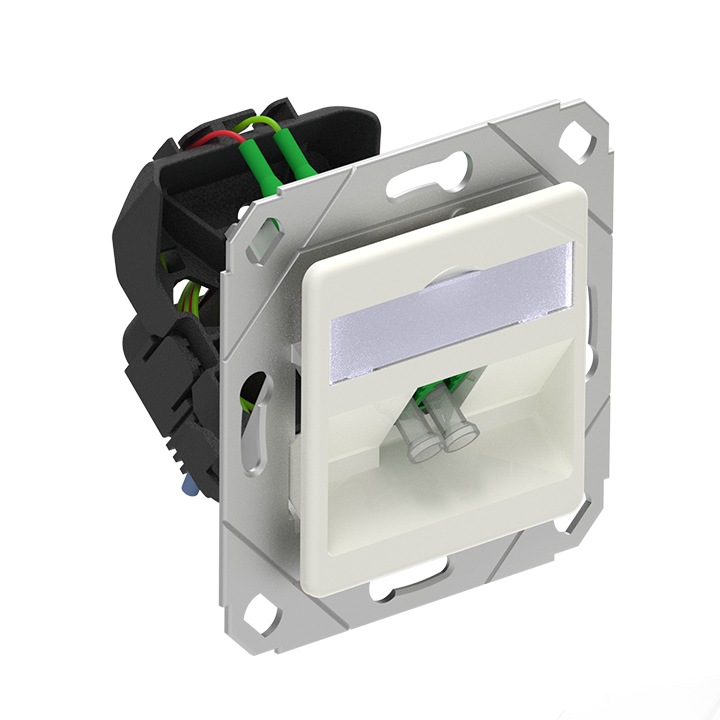

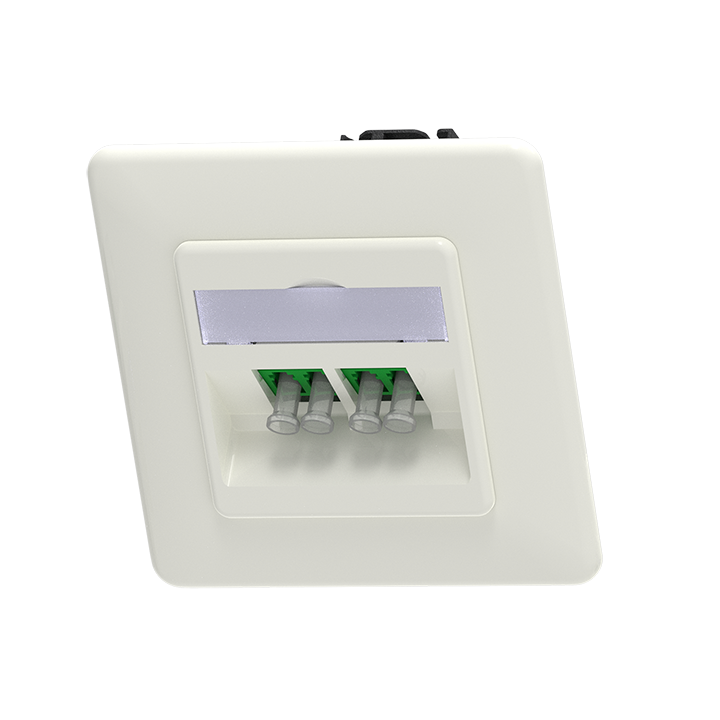

UP0 für Design-Schalterprogramme, UP für die klassische Unterputzmontage, UPk für den Einbau in Kabelkanäle sowie AP für die Aufputzmontage (Aufputzrahmen mit mind. 45 mm Einbautiefe muss bei einem geeigneten Drittanbieter separat erworben werden).

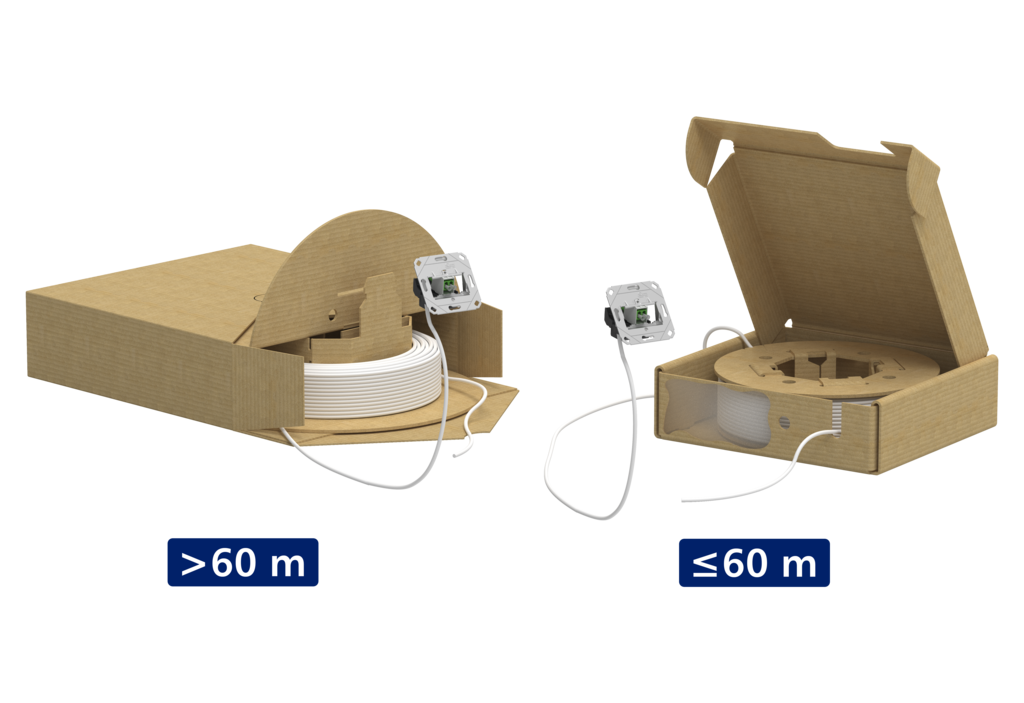

Verpackungen

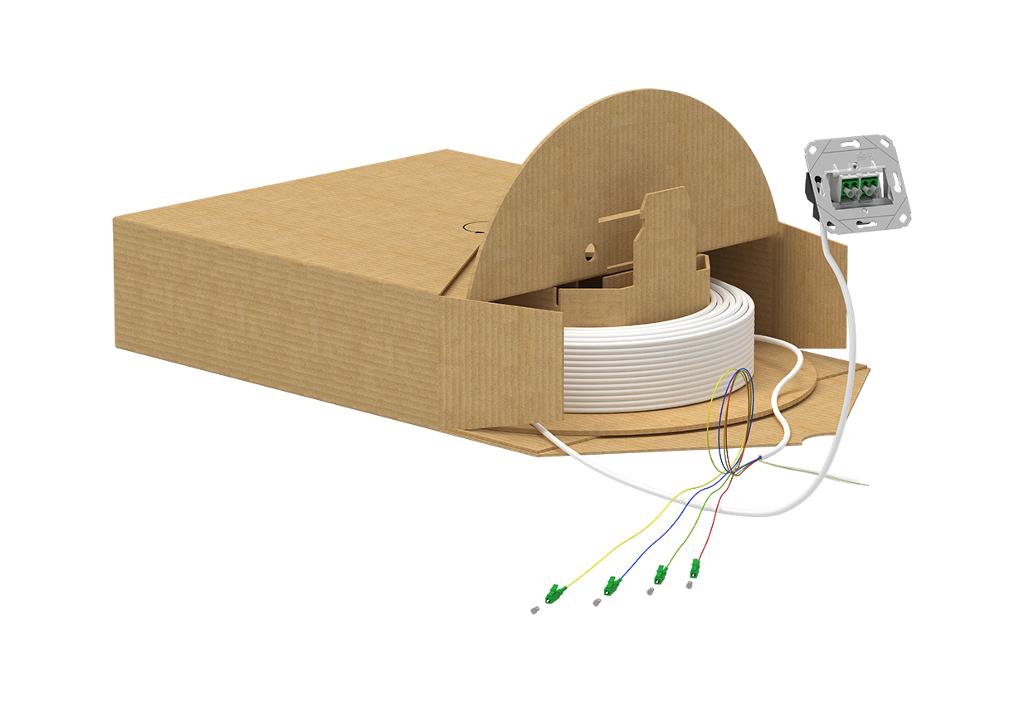

Die Normalverpackung (375 × 375 × 110 mm) eignet sich ideal für längere Kabelstrecken ab 60 bis 150 m. Bei Längen unter 10 m erfolgt bei allen Kabeln die Anlieferung als Kabelring ohne Trommel (ohne Einziehhilfe in Polybeutel, mit Einziehhilfe in Karton).

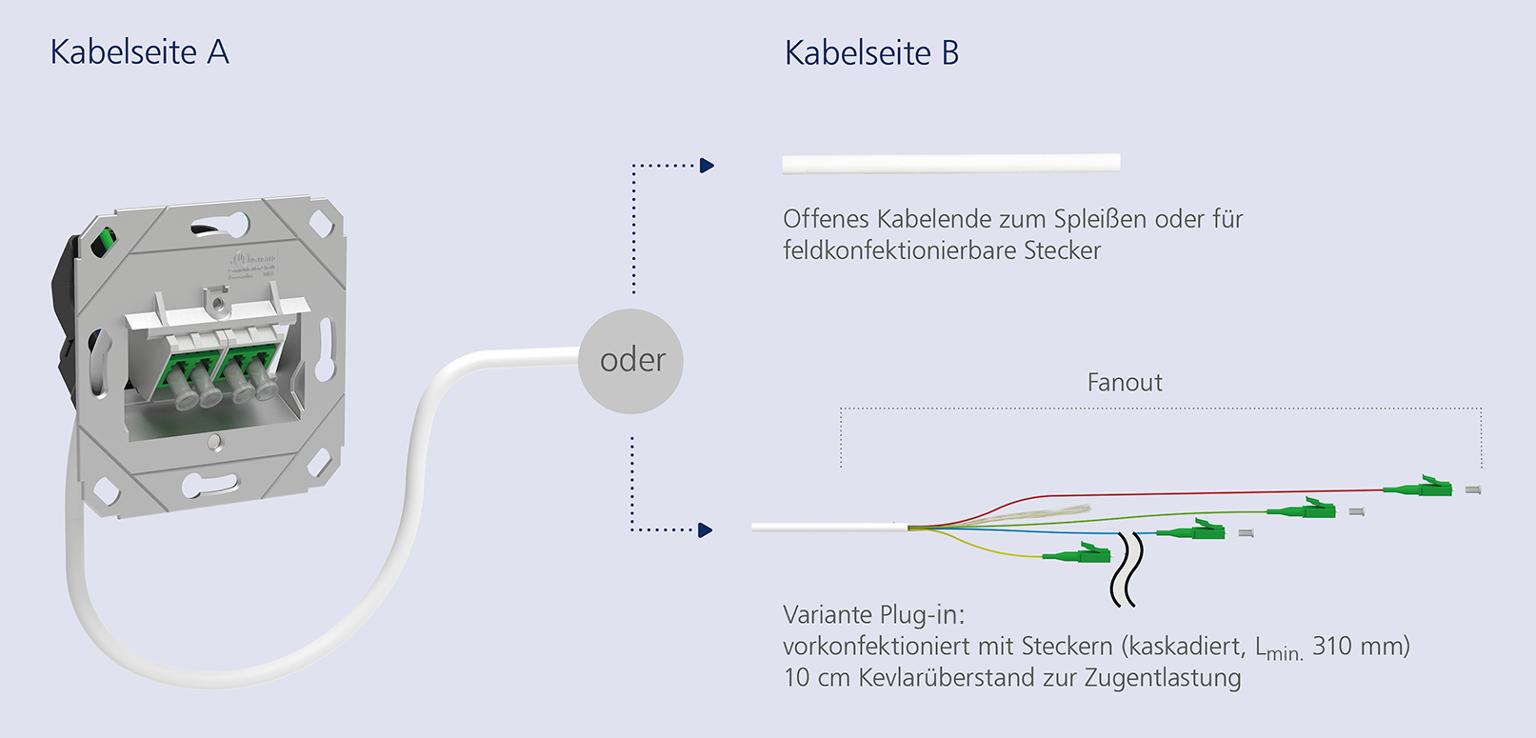

- Variante Splice:
FITH-Kabel über 60-150 m, MBO Compact Kabel über 60-150 m - Variante Plug-in:
MBO Compact Kabel ab 10 bis 150 m (mit Einziehhilfe)

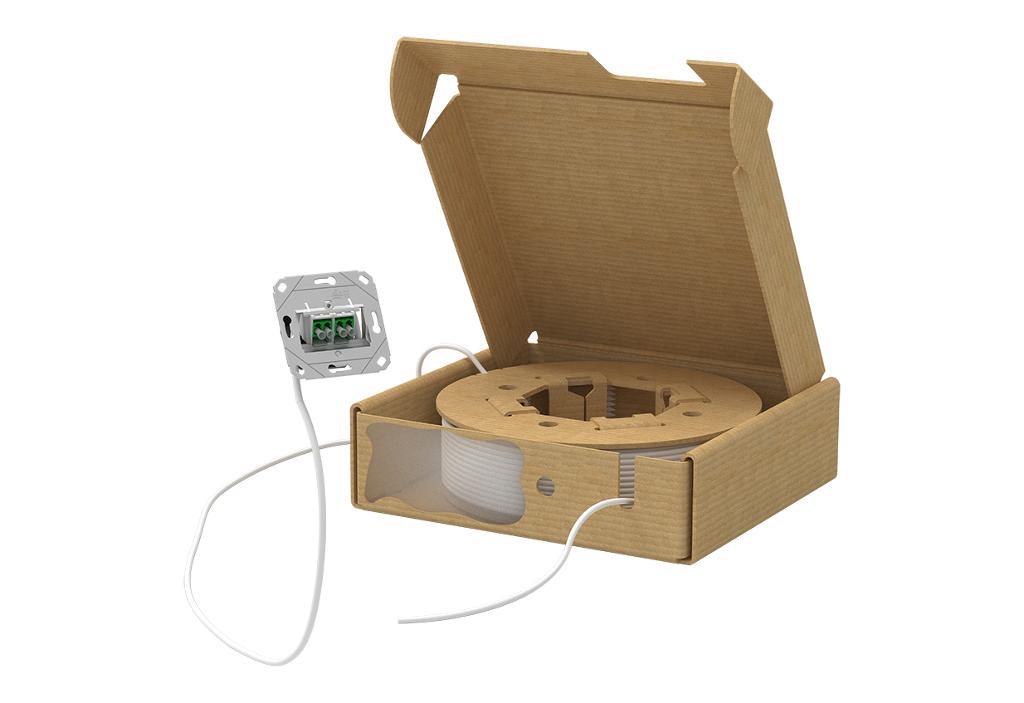

Die Kompaktverpackung (280 × 295 × 85 mm) ist die platzsparende Lösung für kürzere Strecken bis 60 m – leicht zu transportieren, einfach zu lagern und besonders praktisch, da sie ein direktes Abrollen ohne Öffnen des Kartons ermöglicht.
Bei Längen unter 10 m erfolgt bei allen Kabeln die Anlieferung als Kabelring ohne Trommel (ohne Einziehhilfe in Polybeutel, mit Einziehhilfe in Karton).
-
Variante Splice:
FITH-Kabel über 10-60 m, MBO Compact Kabel über 10-60 m -
Variante Plug-in:
MBO Compact Kabel ab 10 bis 60 m (mit Einziehhilfe Compact oder Noppenfolie)
Flexibel auch ohne Vorkonfektionierung
Wer sein Glasfaserkabel lieber selbst konfektioniert, findet im METZ CONNECT Portfolio ebenfalls die passende, bereits bewährte Lösung:

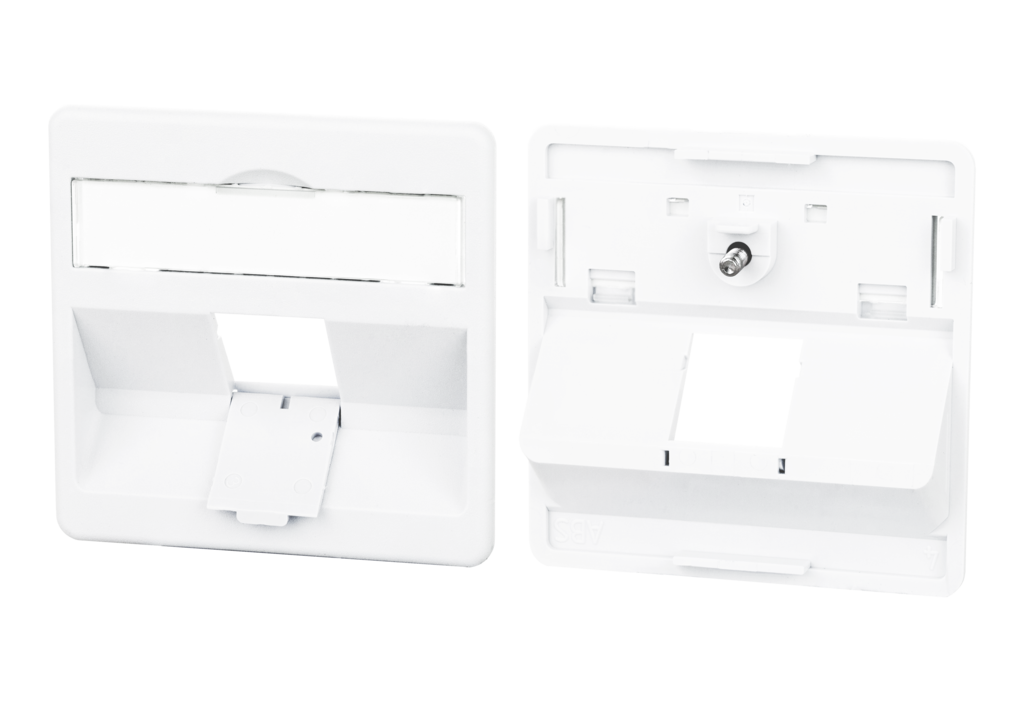

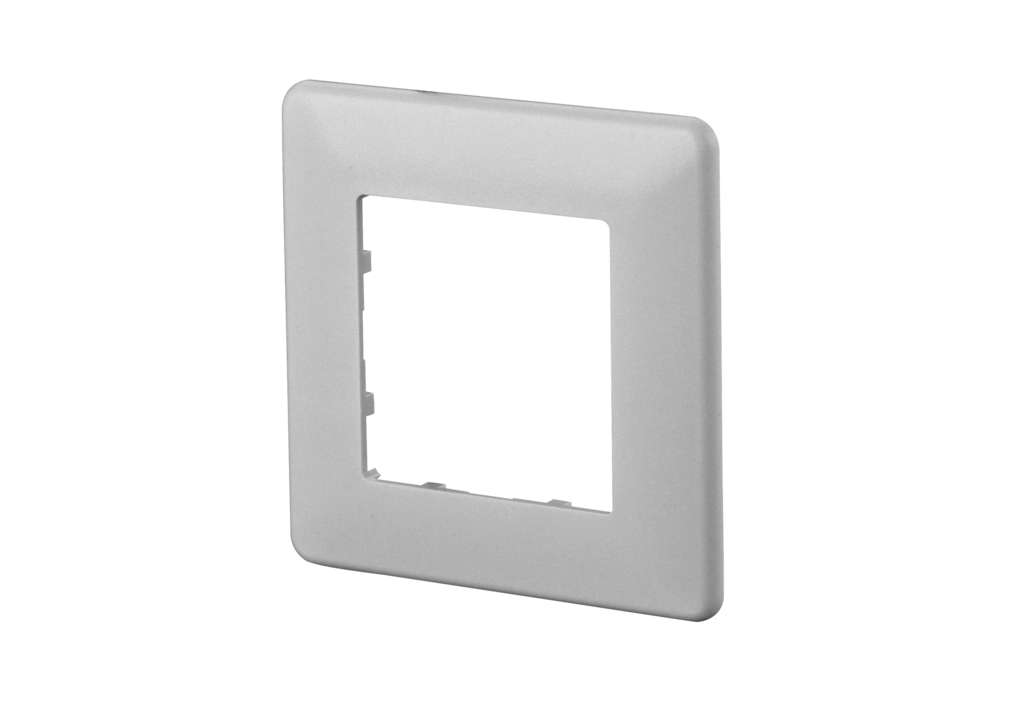

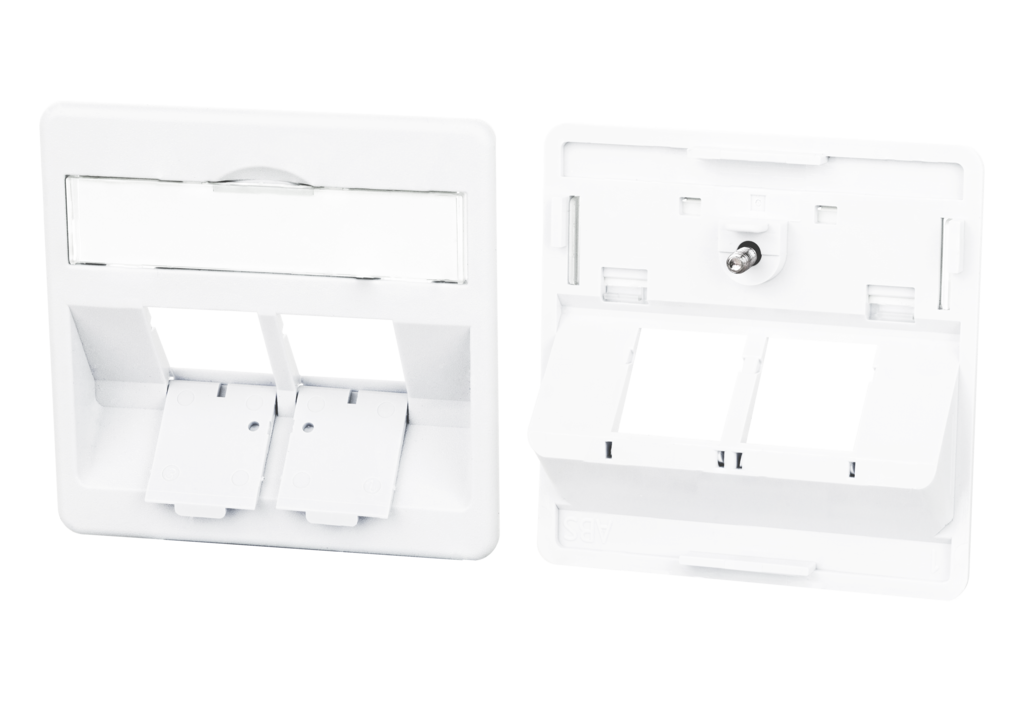

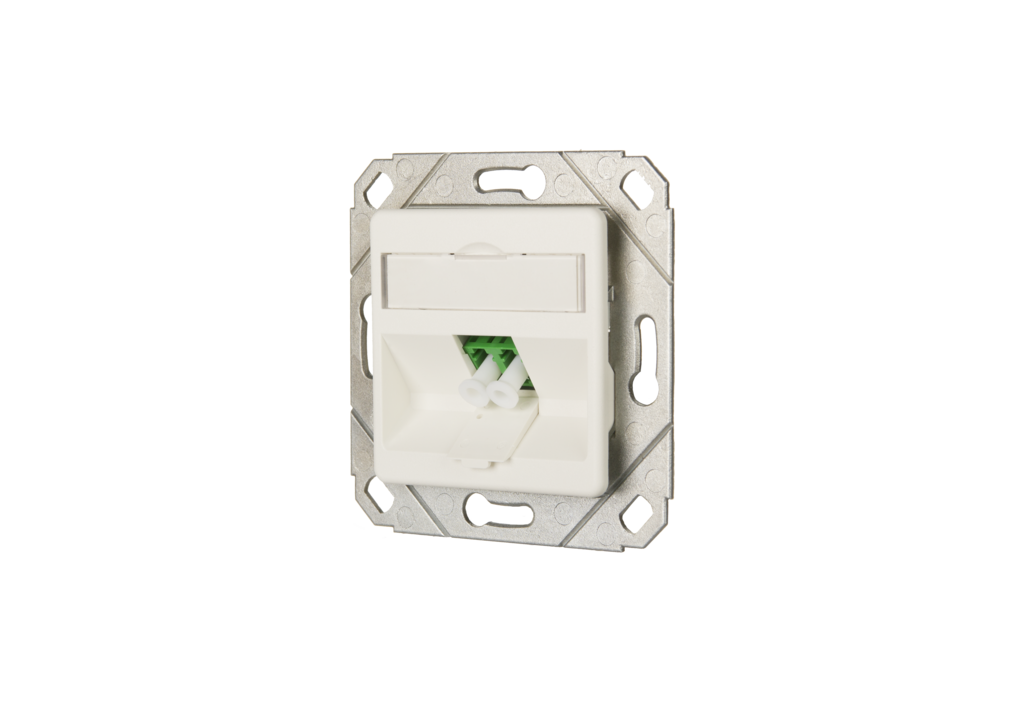

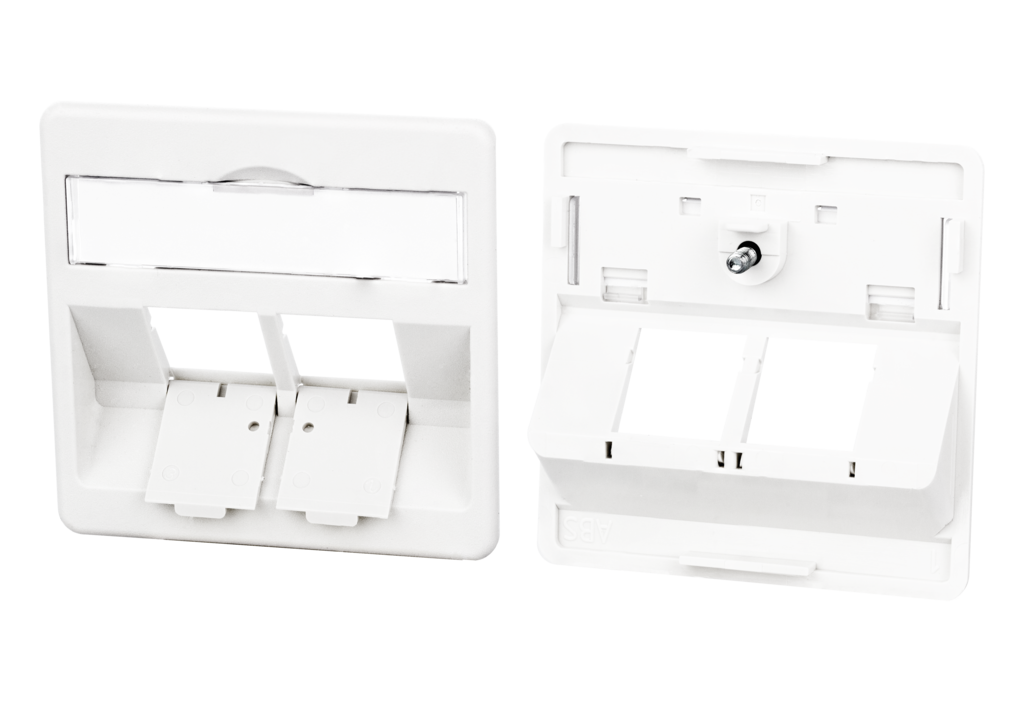

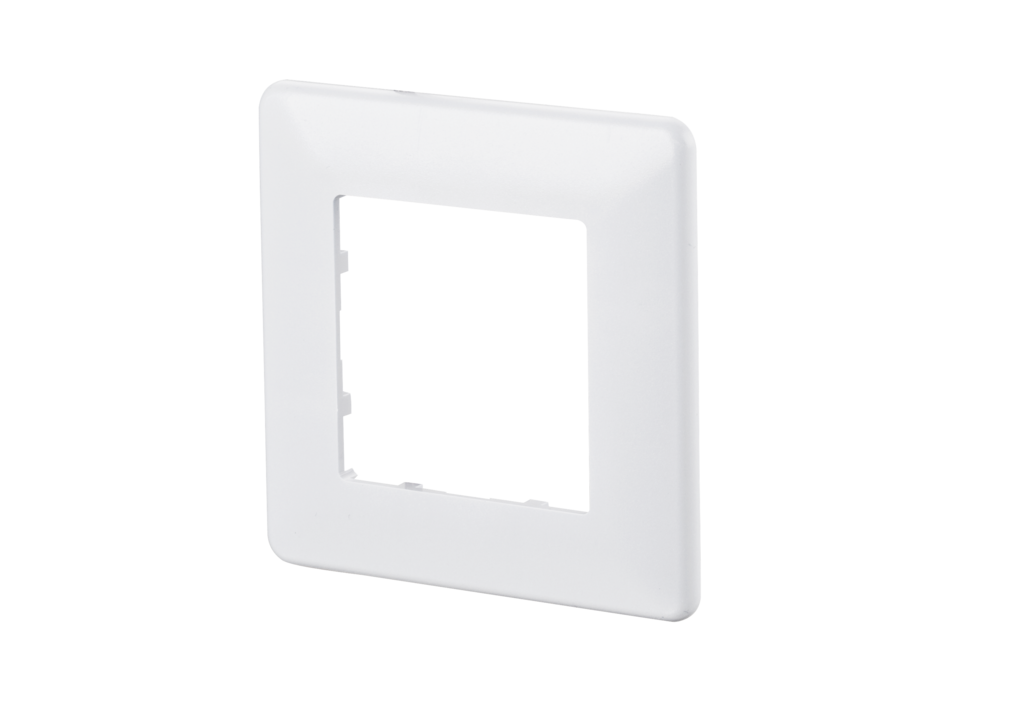

Die OpDAT LWL-Anschlussdosen sind als klassische Unterputz- (UP), Kanaleinbau- (UPk) und Aufputzvariante (AP) erhältlich – jeweils bestückt mit einer LC-Duplex-APC-Kupplung und kompatibel zu Design-Zentral- und Abdeckplatten gängiger Schalterprogramme.
