RP015xxWBWC (Type 009)

Description

bornier à vis, embrochable
pas 5,00 mm, sens de connexion vertical 0°
protège-fil, juxtaposable sans perte de pôle
couleur noir
entrée de fil face non codable parallèle au sens d'enfichage, lamelle

Caractéristiques

Données générales

Couple de serrage SEV:

0.5 Nm

Couple de serrage UL:

4.4 lb-in

Classe d'isolation:

CTI 600

distance air/ligne fuite:

1.9 mm

Degré de protection:

IP20

Longueur de dénudage:

6 mm

Courant assigné:

10 A

Données de connexion

Capacité de connexion (single-wire):

0,33 - 2,5 mm²

Capacité de connexion (single-wire):

AWG 22 - 12

Capacité de connexion (multi-wire):

0,33 - 2,5 mm²

Capacité de connexion (multi-wire):

AWG 22 - 12

Matière

matériau isolant:

PA66

inflammibilité:

surface de cage:

surface de vis:

Zn Cr(VI)-frei/free

matériau de protège-fil:

CuSn

matériau de cage:

CuZnPb

surface de protège-fil:

pas de vis de cage:

Fil incandescent inflammabilité GWFI:

960 °C selon IEC 60695-2-12

Fil incandescent Ignition GWIT:

775 °C selon IEC 60695-2-13

Données climatiques

température plafond:

105 °C

température plancher:

-40 °C

Accessoires

Peigne de codage orange

Contrepartie correspondante

Aperçu des variantes

RP01502WBWC (Type 009)

Nombre de pôles : 2

Disponibilité: Nombre standard de pôle

Référence: 31009102

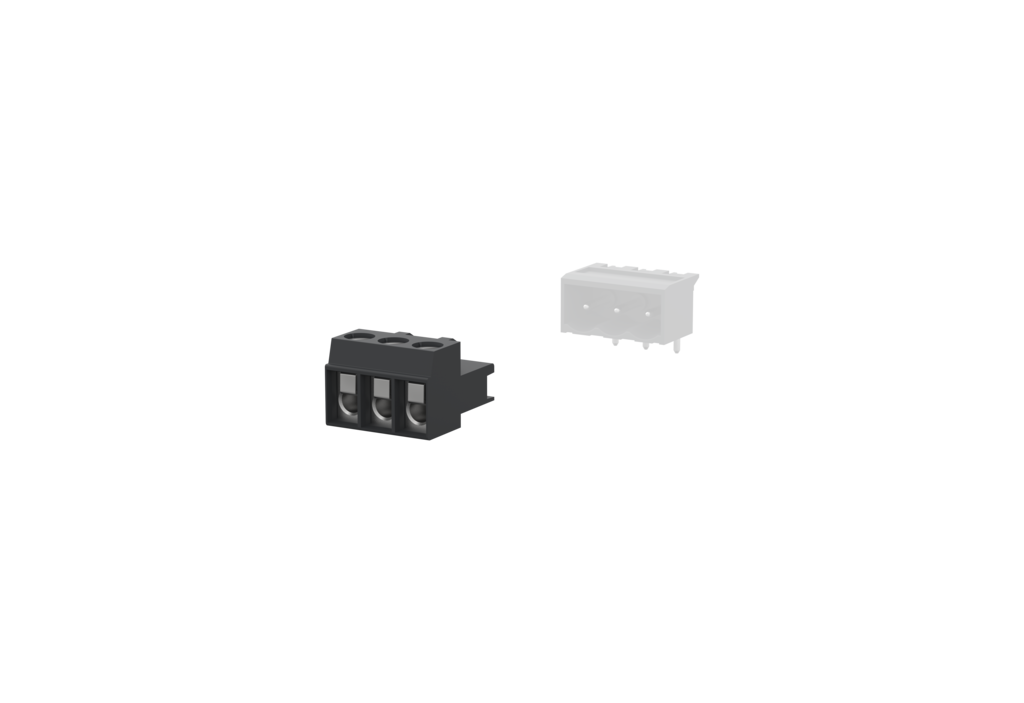

RP01503WBWC (Type 009)

Nombre de pôles : 3

Disponibilité: Nombre standard de pôle

Référence: 31009103

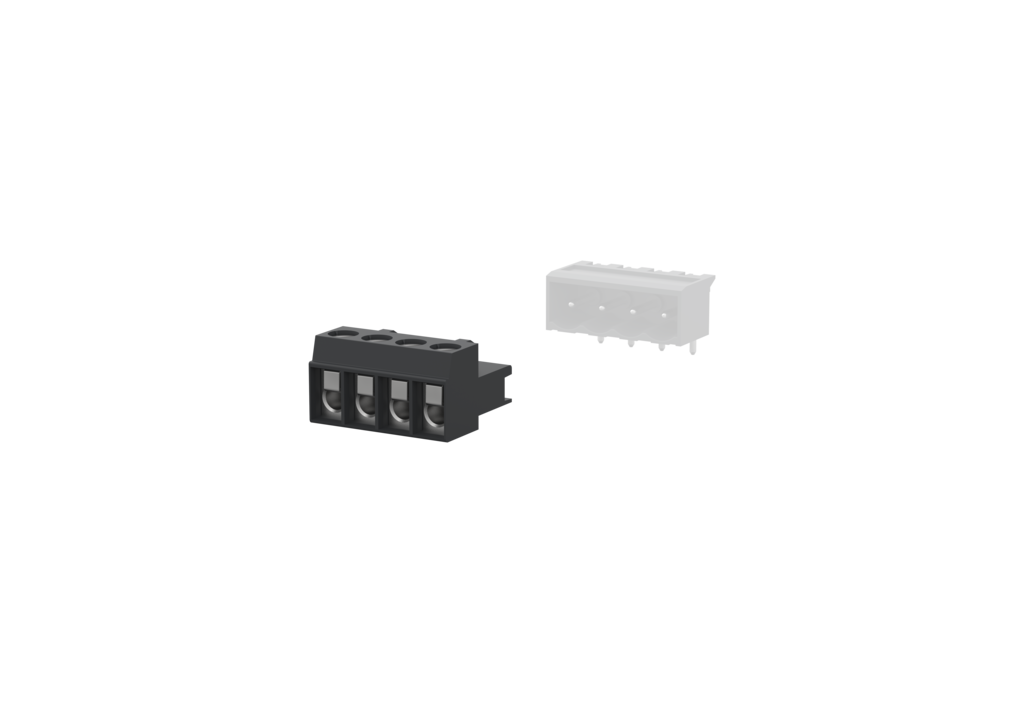

RP01504WBWC (Type 009)

Nombre de pôles : 4

Disponibilité: Nombre standard de pôle

Référence: 31009104

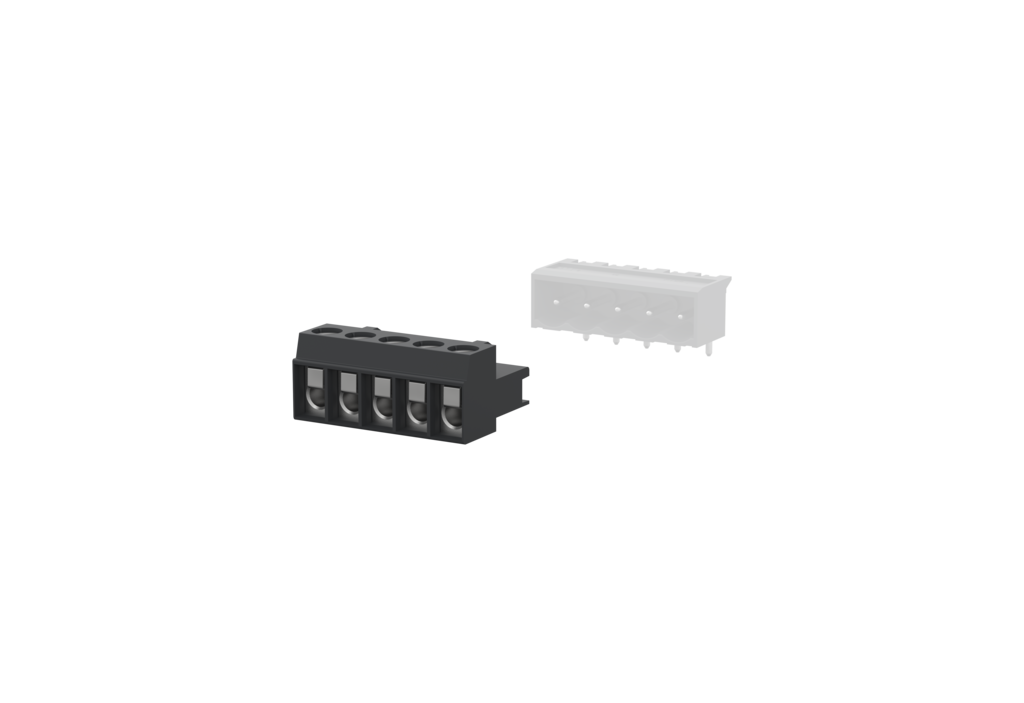

RP01505WBWC (Type 009)

Nombre de pôles : 5

Disponibilité: Nombre standard de pôle

Référence: 31009105

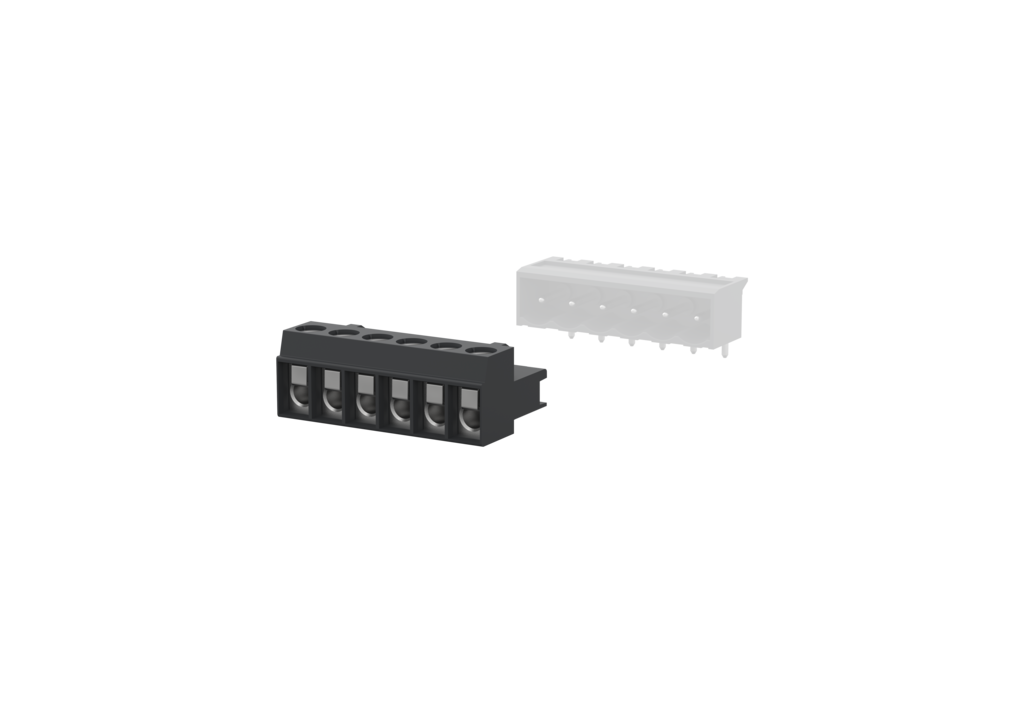

RP01506WBWC (Type 009)

Nombre de pôles : 6

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009106

RP01507WBWC (Type 009)

Nombre de pôles : 7

Disponibilité: Nombre standard de pôle

Référence: 31009107

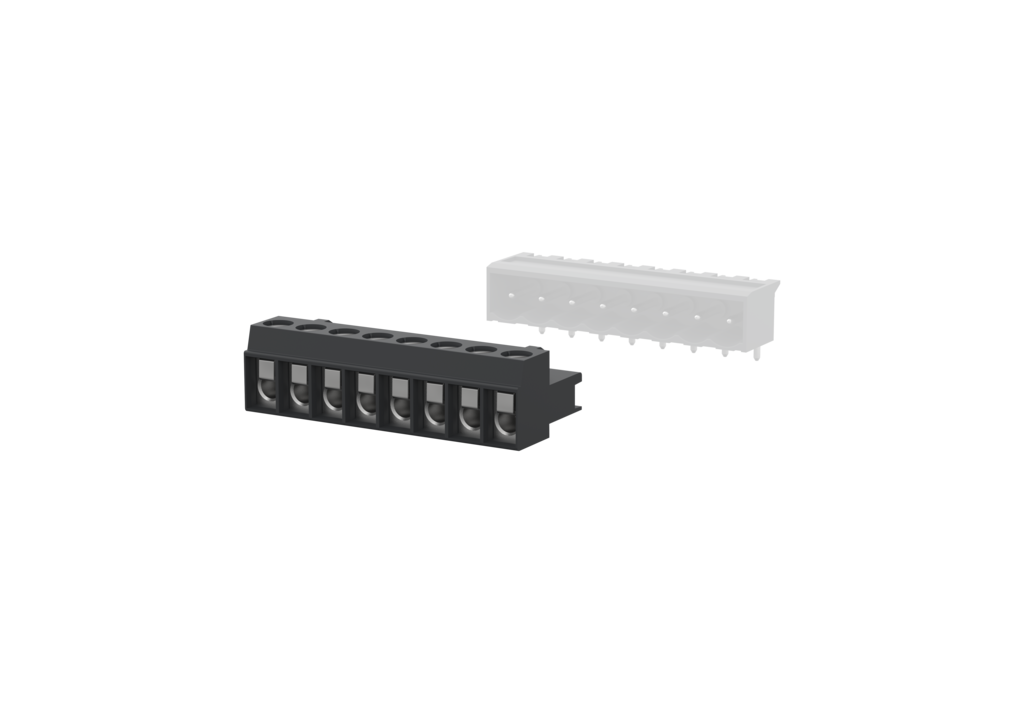

RP01508WBWC (Type 009)

Nombre de pôles : 8

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009108

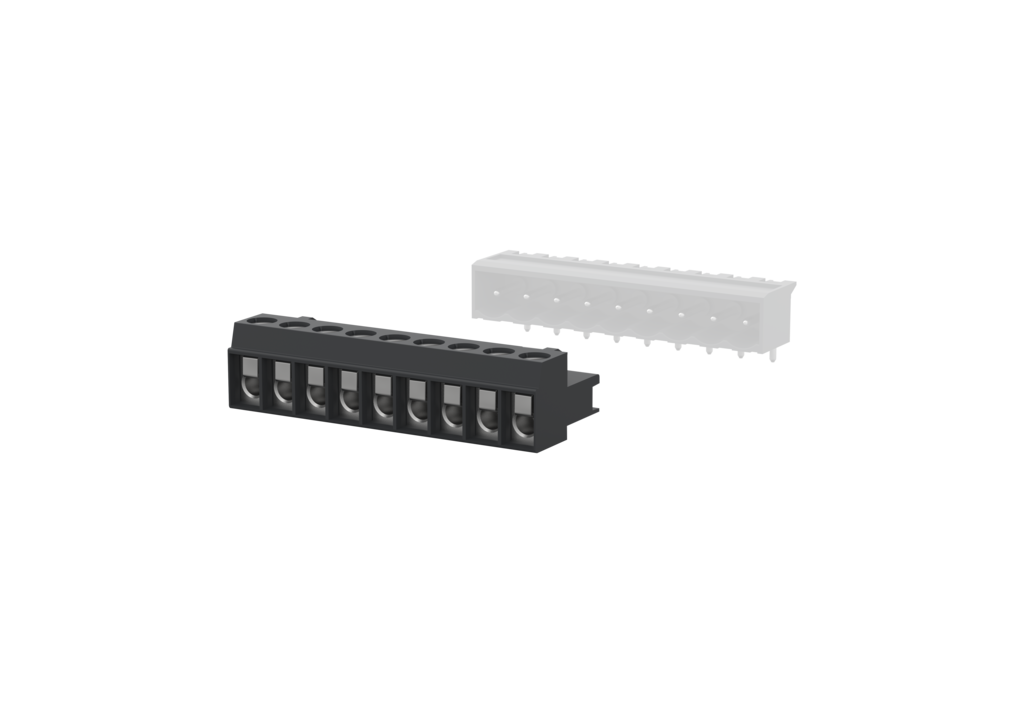

RP01509WBWC (Type 009)

Nombre de pôles : 9

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009109

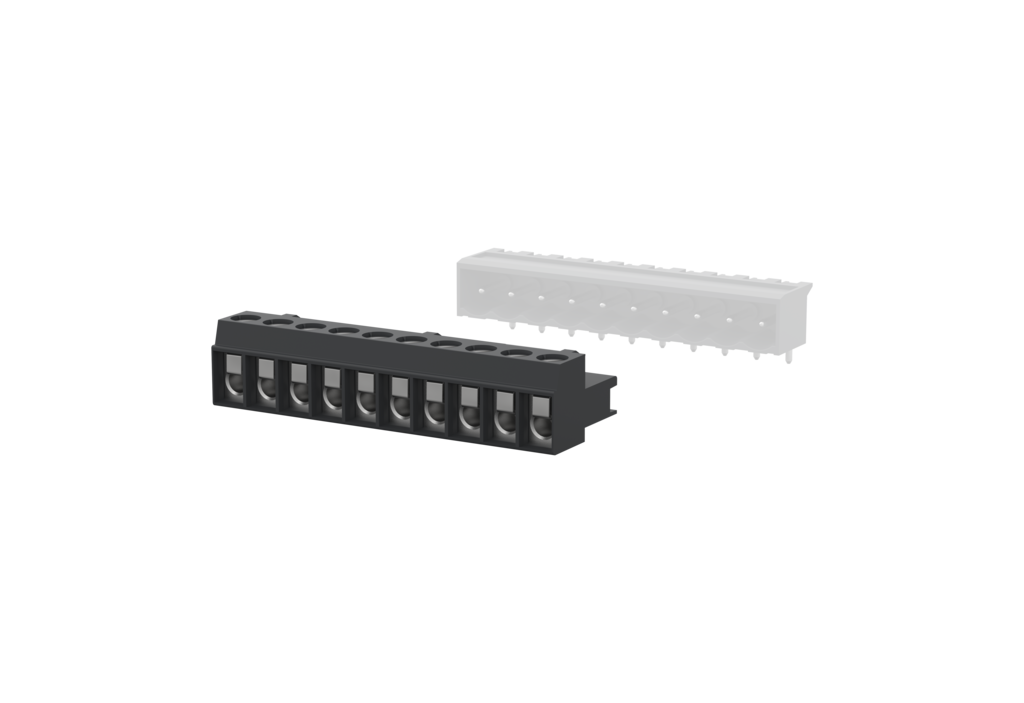

RP01510WBWC (Type 009)

Nombre de pôles : 10

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009110

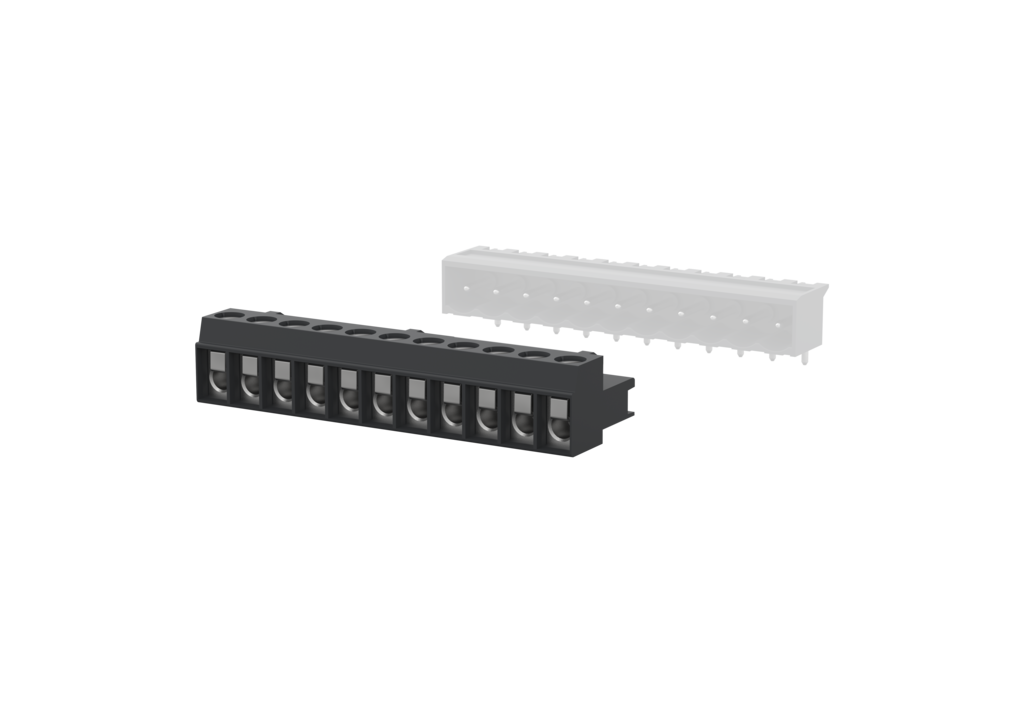

RP01511WBWC (Type 009)

Nombre de pôles : 11

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009111

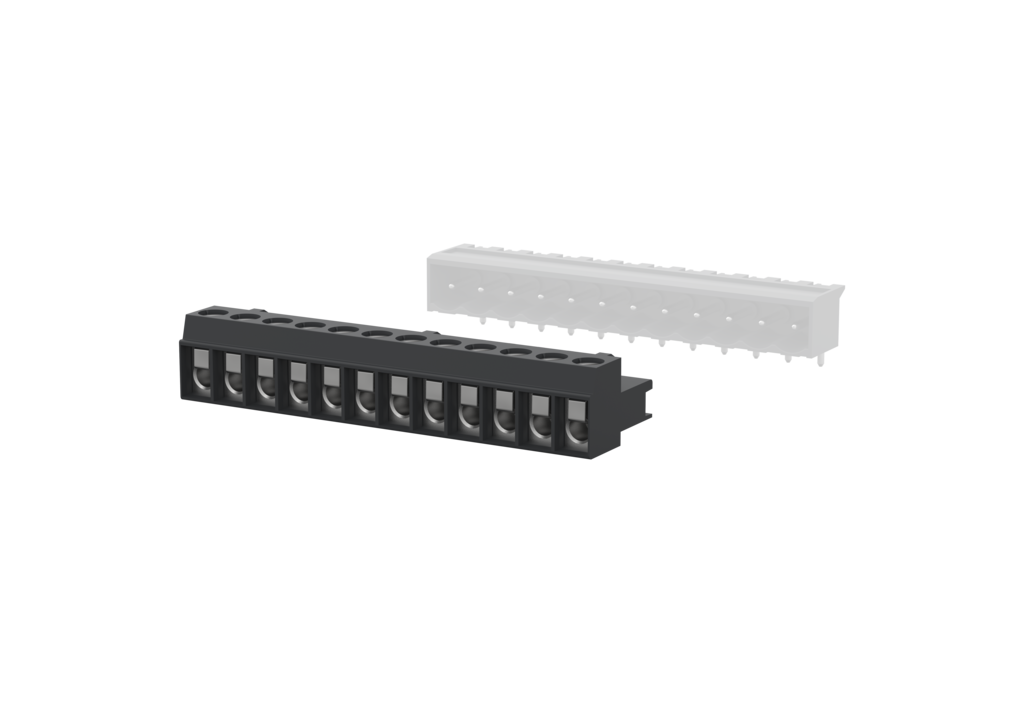

RP01512WBWC (Type 009)

Nombre de pôles : 12

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009112

RP01513WBWC (Type 009)

Nombre de pôles : 13

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009113

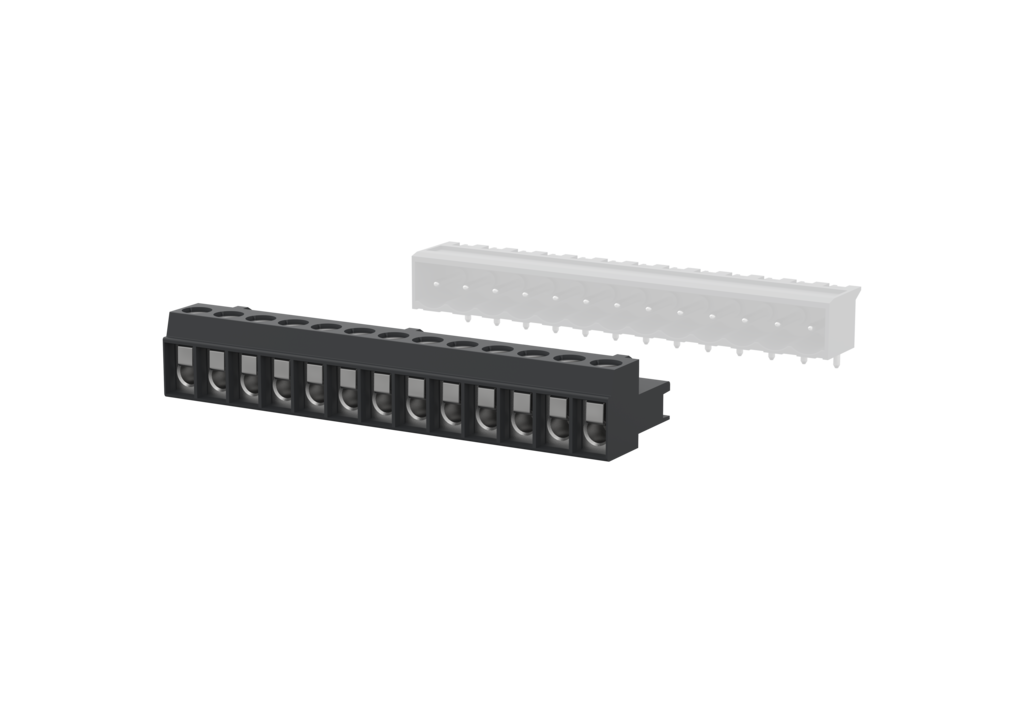

RP01514WBWC (Type 009)

Nombre de pôles : 14

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009114

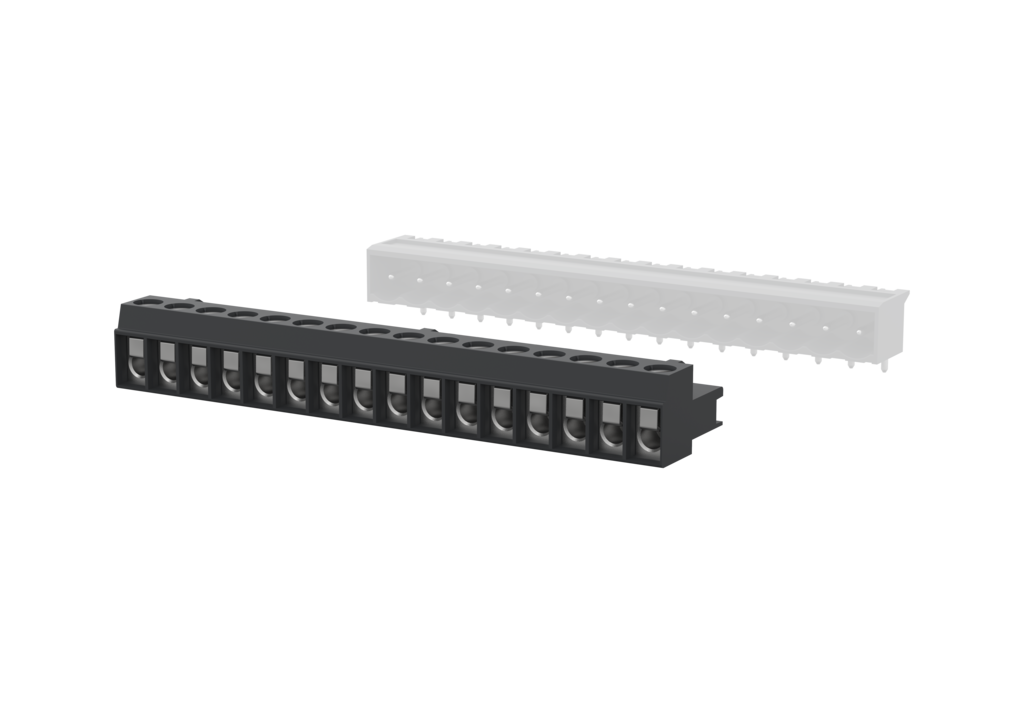

RP01516WBWC (Type 009)

Nombre de pôles : 16

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009116

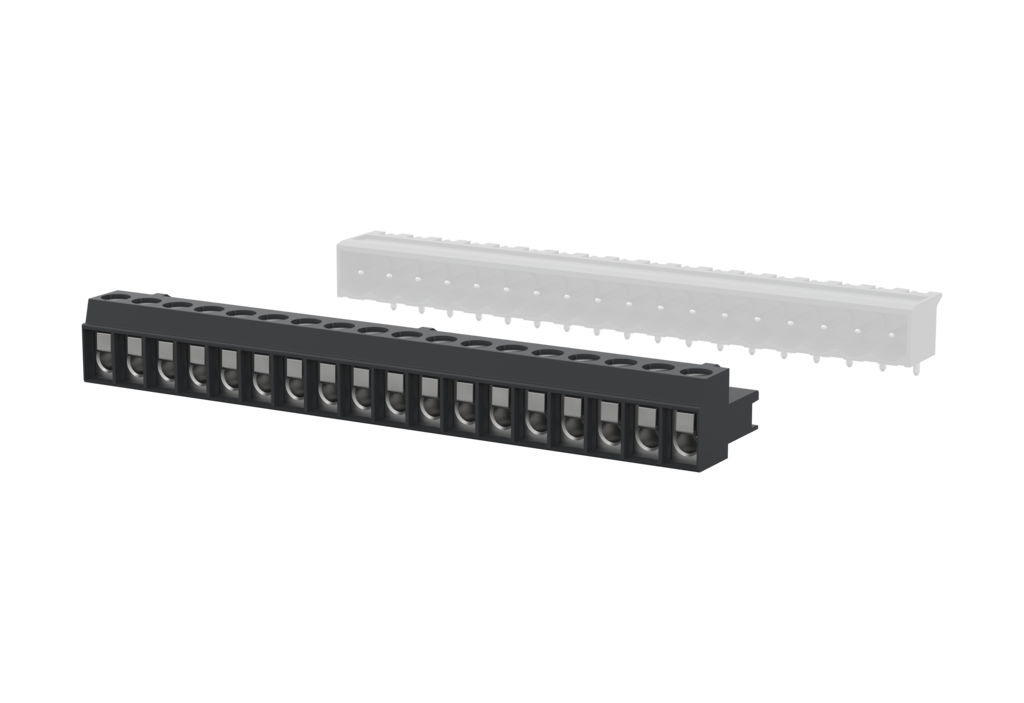

RP01518WBWC (Type 009)

Nombre de pôles : 18

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009118

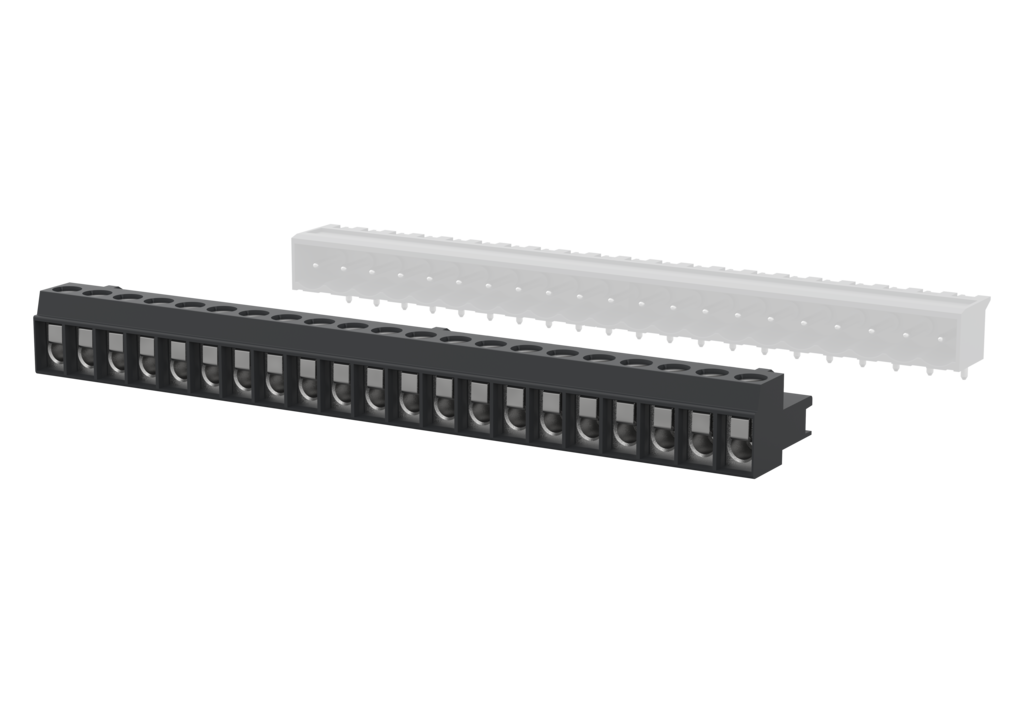

RP01521WBWC (Type 009)

Nombre de pôles : 21

Disponibilité: Nombre de pôle disponible uniquement sur demande

Référence: 31009121
