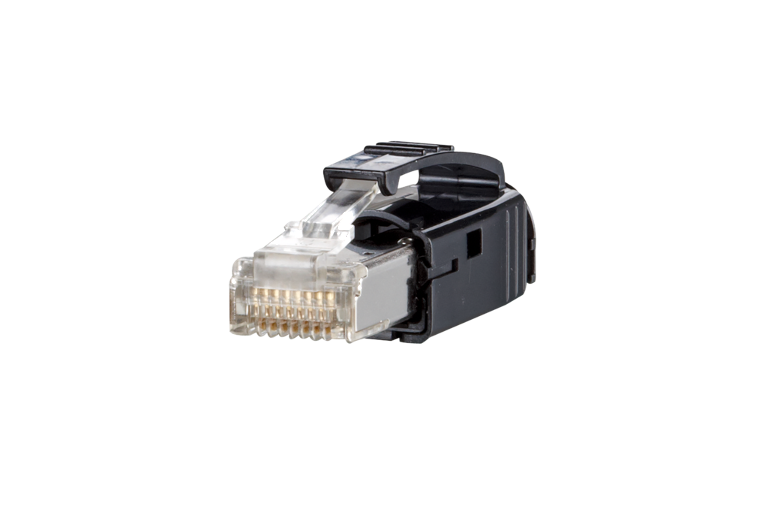

E-DAT Industry RJ45 connecteur noir Cat.6 Class E_A

Description

connecteur de la cat. 6, classe E_A, convient pour les applications multiport
respect de la classe E_A selon ISO/IEC 11801, DIN EN 50173-1
convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus et UPoE) et HDBaseT
raccordements possibles AWG 27/7 à 24/7 et AWG 26/1 à 24/1
fil monobrin, diamètre du conducteur en cuivre de 0,36 à 0,51 mm
fil multibrin, diamètre du conducteur en cuivre de 0,46 à 0,61 mm
diamètre du brin de 0,85 à 1,05 mm
gainage jusqu'à 7,3 mm
raccordement des contacts à sertir et du blindage avec outil de sertissage possible en une seule étape de travail
versions avec ou sans manchon anti-pli
manchon anti-pli de couleur en option
protection anti-pli s'évasant en trompette sur le câble de raccordement
peut être utilisé comme connecteur de contrôle sur les prises avec indice de protection IP67 des variantes 1, 4, 5, 6 et 14
l'unité d'emballage est indivisible
versions : avec manchon anti-pli, UC: 10 pcs, sans manchon anti-pli, UC: 100 pcs

Caractéristiques

Données générales

Domaines d'application:

Ethernet Industriel

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Couleur:

noir

Dimension [Longueur] (mm):

43.3 mm

Dimension [Largeur] (mm):

13.9 mm

Dimension [Hauteur] (mm):

15.7 mm

Dimension [Longueur] (pouces):

1.705 in.

Dimension [Largeur] (pouces):

0.547 in.

Dimension [Hauteur] (pouces):

0.618 in.

Possibilité de marquage:

par manchon anti-pli

Propriétés de la technique de transmission

Catégorie (ISO):

Classe (ISO/IEC):

E_A

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

Connecteur RJ45

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 24/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,205 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,511 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,02 in.

Section du conducteur multibrins [AWG] min-max:

AWG 27/7 - AWG 24/7

Section du conducteur multibrins [mm²] min-max:

0,111 - 0,227 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,457 - 0,61 mm

Diamètre du conducteur multibrins [inch] min-max:

0,018 - 0,024 in.

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.05 mm

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.041 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

7.30

Diamètre de la gaine de câble [pouces min.]:

0.197 in.

Diamètre de la gaine de câble [pouces max.]:

0.287

Accès ou départ de câble:

180°

Propriétés électriques

Capacité de courant:

max. 1 A

Résistance de contact:

max. 20 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

min. 1000 V CC

Tension de tenue conducteur-blindage [V DC]:

min. 1500 V CC

Informations mécaniques

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 30 N

Endurance - Nombre de cycles de connexion:

min. 750

Position/réception du levier d'arrêt en
position standard de montage:

en haut

Matériaux et propiétés des matériaux

Matériau - Boîtier:

PC UL94 V0

Matériau - Contact:

PhBr (bronze au phosphore)

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Levier d'arrêt:

Matière plastique

Sans halogène:

oui

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F

Pénétration de particules:

IP2X

Pénétration de liquide/immersion:

IPX0

Accessoires

Prince à sertir pour E-DAT Industry IP20 RJ45 plug

E-DAT Industry IP20 protection anti-pli, orange

E-DAT Industry IP20 protection anti-pli, noir

E-DAT Industry IP20 protection anti-pli, gris clair

E-DAT Industry IP20 protection anti-pli, blanc

E-DAT Industry IP20 protection anti-pli, jaune

E-DAT Industry IP20 protection anti-pli, bleu

E-DAT Industry IP20 protection anti-pli, vert

Références

Référence:

1401505012-E

EAN:

4250184113799
