Connecteur femelle M12, codage D, IP67, Cat. 5, Ø 6-9,7 mm,
à confectionner sur site, droit
Description
- connecteur femelle cat.5e, 4 pôles, à confectionner sur site
- connecteur M12 sur le modèle de la norme DIN EN 61076-2-101:2012
- convient pour 100 MBit Fast Ethernet selon IEEE 802.3an
- raccordement de AWG 26/1 à 22/1; AWG 26/7 à 22/7 possible
- fil monobrin, diamètre du conducteur en cuivre de 0,41 à 0,64 mm
- fil multibrins, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
- diamètre maximal du fil avec isolation 1,6 mm
- gaine de câble de 6,0 à 9,7 mm
- est composé de seulement 2 éléments
- confection extrêmement simple - raccordement sans outillage spécial
- boîtier en zinc moulé sous pression convenant aux applications industrielles
- adapté aux applications dans l'industrie ferroviaire selon la fiche technique
Caractéristiques
Données générales
E2
douille / prise femelle / connecteur femelle
blindé
Cuivre
49 mm
16.8 mm
16.8 mm
1.929 in.
0.661 in.
0.661 in.
oui
sur boîtier
Propriétés de la technique de transmission
5e
5e
oui
IEEE 802.3af
IEEE 802.3at
Raccordements/interfaces
IDC-connexion

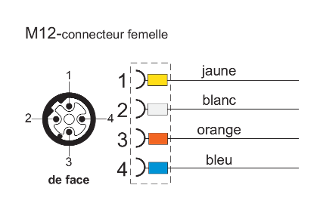

M12-connecteur femelle
codage D
1
1
4
4
AWG 26/1 - AWG 22/1
0,128 - 0,324 mm²
0,409 - 0,643 mm
0,016 - 0,025 in.
AWG 26/7 - AWG 22/7
0,141 - 0,355 mm²
0,483 - 0,762 mm
0,019 - 0,03 in.
0.85 mm
1.6 mm
0.033 in.
0.063 in.
6 mm
9.7 mm
0.236 in.
0.382 in.
droit M12
Propriétés électriques
48 V AC / 60 V DC
min. 100 MOhm
Informations mécaniques
vissable
10 N
min. 100
Matériaux et propiétés des matériaux
GD-Zn
CuZnPb (laiton)
Ni + Au (nickel + or)
CuSn
Sn
PA UL94-V0
Ni (nickel)
conforme
Conditions d'environnment
-40 °C
85 °C
-40 °F
185 °F
II
3
Références
MMF881A115
4251394625249
