Quel est le courant nécessaire pour le fusible en amont du DUW-C12?
16 A.

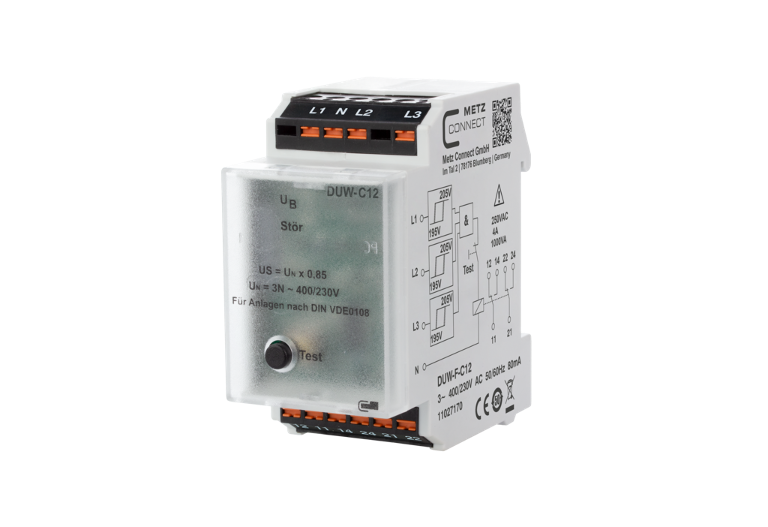

DUW-F-C12
Description

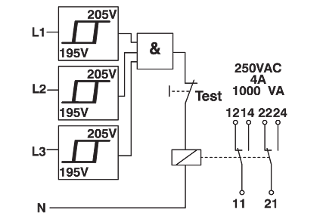

Détection de sous-tension dans des réseaux trois phases (chaque phase par rapport au neutre) avec seuil et hystérésis constants et touche de test intégrée. Elle a été conçue spécialement pour les installations d'éclairage de secours selon DIN VDE 0108. L'appareil peut aussi être utilisé pour la surveillance sur une seule phase. Toutes les entrées non assignées doivent être reliées à la phase raccordée. S'il existe une tension de retour venant du consommateur qui est supérieure au seuil réglé, aucun message d'erreur n'est émis. Message OK : Le relais est excité (contacts 11 à 14 et 21 à 24 fermés), la DEL est éteinte. Message de défaut : Le relais est désexcité (contacts 11 à 14 et 21 à 24 ouverts), la DEL est allumée. Pression sur la touche : le relais retombe (contacts 11 à 14 et 21 à 24 ouverts), la DEL s'allume.

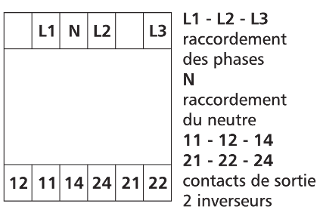

- Raccordement avec borniers à ressort (Push-In)
Caractéristiques
Données générales
3N 400/230 V, 50 Hz
de -30 % à +10 %
16 VA (1,7 W)
inférieur à 300 ms
inférieure à 85 %
env. 100 ms
195 V CA, fixe

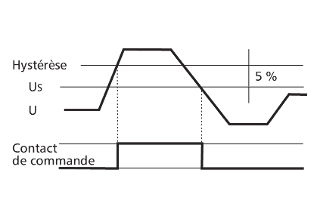

env. 5 %, fixe
2, inverseurs (DPDT)
250 V CA maxi.
3 x 107 cycles de fonctionnement
2 x 105 cycles de fonctionnement
DEL rouge, verte
35 x 69,3 x 60 mm
110 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Références
11027170
4251394620473
Téléchargements
- Données 3D - Inscription requise -
- Instructions de montage (110271, 11027170)
- Instructions de montage (Safety Instructions multilingual )
- Fiche technique
FAQ's
Est-il possible de ponter une phase sur plusieurs entrées du DUW-C12?
Oui, fonctionne comme une Bloc porte ET.
