Quelle est la différence entre le KMA-F8 et le KMA-R-F8?
R signifie protégé contre les tensions retour, la sortie du KMA-R-F8 est protégée contre les tensions retour externes (par ex. par un autre KMA).

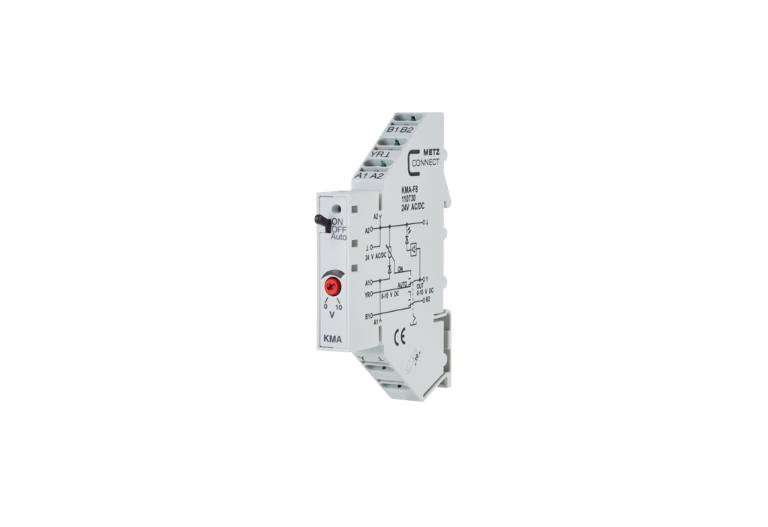

KMA-F8
Description

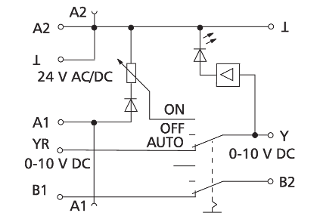

L'encodeur de données analogiques de capteur de grandeur de commande pour la spécification manuelle de la grandeur de commande, par ex. des volets mélangeurs, la position de vannes, les températures etc. Le module peut être contrôlé en trois modes de fonctionnement qui peuvent être commutés au moyen d'un interrupteur à trois allures intégré (ON, OFF, AUTO). La position de l'interrupteur est signalée en retour par les bornes des contacts de commande externes B1 et B2. La grandeur de commande peut être réglée au moyen d'un potentiomètre situé sur la face avant. Le signal de sortie de 0 à 10 V est disponible sur la borne Y. Quand l'interrupteur est réglé sur AUTO, la grandeur de commande est activée sans modification via la borne YR sur la sortie de grandeur de commande Y.
- Raccordement par borniers à ressort (push-in)
- Générateur de consigne
- Fonction de commande manuelle avec message en retour
- Luminosité des DEL proportionnelle à la grandeur de commande
Caractéristiques
Données générales
24 V CA/CC
30 mA
19 mA
de 0 V à 10 V CC
de 0 V à 10 V CC
DEL rouge
11,2 x 87,5 x 60 mm
43 g
de -5 °C à +55 °C
de -20 °C à +70 °C
IP40 / IP20

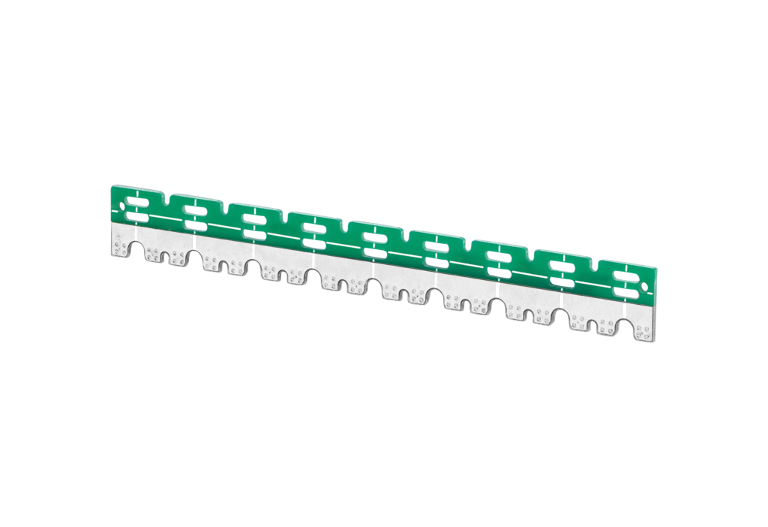

Accessoires
Références
110730
4250184123224
