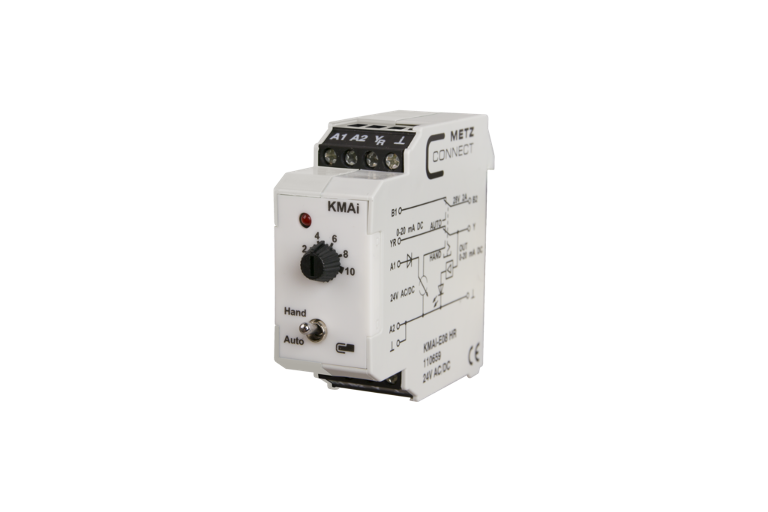

KMAi-E08
Description

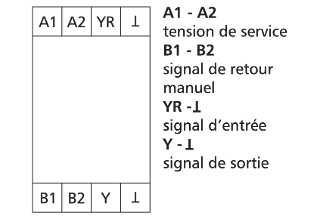

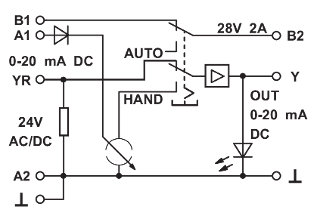

Le transmetteur de valeurs analogiques sert de capteur de grandeur de commande pour la spécification manuelle de la grandeur de commande, par ex. des volets mélangeurs, la position de vannes, les températures etc. Le module peut être contrôlé en deux modes de fonctionnement qui peuvent être commutés par un interrupteur à deux allures intégré (MANU, AUTO). La position de l'interrupteur est signalée via les bornes des contacts de commande externes S1 et S2. La grandeur de commande peut être réglée par un potentiomètre situé sur la face avant. Le signal de sortie de 0 à 20 mA est disponible sur la borne Y. La grandeur de commande est activée sans modification via la borne YR sur la sortie de grandeur de commande Y.
- Générateur de consigne
- Fonction de commande manuelle avec message en retour
- Luminosité des DEL proportionnelle à la grandeur de commande
Caractéristiques
Données générales
24 V CA/CC
50 mA
30 mA
de 0 V à 20 mA CC
de 0 V à 20 mA CC
DEL rouge
22,5 x 61,3 x 60 mm
70 g
de -10 °C à +50 °C
de -25 °C à +70 °C
IP40 / IP20
Références
110659
4250184122920
