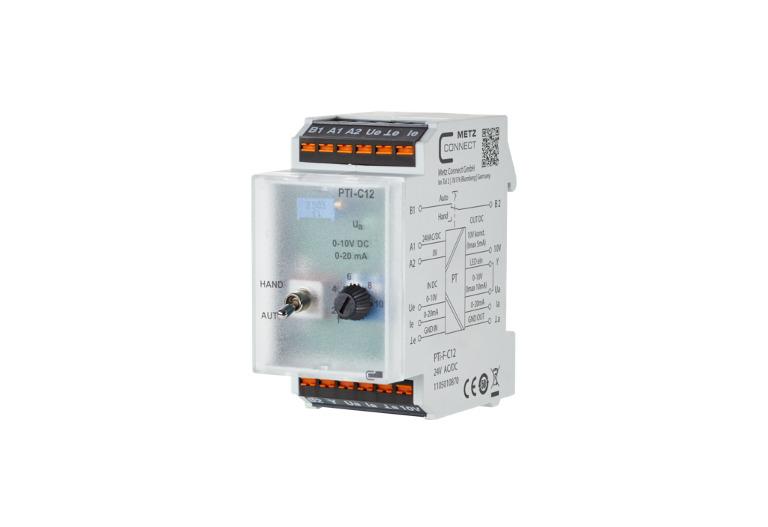

PTi-F-C12 24 V CA/CC

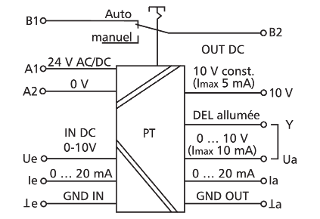

Le sectionneur de potentiel / convertisseur de signal sert à isoler les signaux analogiques dans la plage de 0 à 10 V c.c. et 0 à 20 mA c.c. ou à convertir les signaux de 0 à 10 V c.c. en signaux de 0 à 20 mA c.c. ou de 0 à 20 mA c.c. en 0 à 10 V c.c. Les signaux d'entrée et de sortie ainsi que la tension d'alimentation sont séparés galvaniquement les uns des autres. Un signal d'entrée de 0 à 10 V ou de 0 à 20 mA peut être raccordé au choix sur l'appareil. Fonction de séparation de potentiel: Sur le PT-C12, le signal d'entrée 0 à 10 V est aligné proportionnellement au signal de sortie 0 à 10 V. Le PTi-C12 aligne le signal d'entrée 0 à 20 mA proportionnellement au signal de sortie 0 à 20 mA. Fonction de conversion du signal avec séparation de potentiel: Avec une conversion de signal de 0 à 10 V en un signal de 0 à 20 mA ou de 0 à 20 mA en 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'un dispositif d'ajustage à broche intégré. Un niveau de commande manuelle d'urgence avec commutateur AUTO MANUEL avec contact de réponse est intégré en plus. Le signal de sortie de 0 à 10 V ou de 0 à 20 mA peut être réglé à l'aide du potentiomètre avant en position MANUEL. Une tension de sortie constante de 10 V c.c., 5 mA au max. est disponible sur la borne 10 V. L'entrée Y sert à l'affichage à DEL de la tension de sortie Ua. La luminosité de la DEL dépend du niveau du signal de sortie (pont entre Ua et Y). En alternative, un signal externe peut être connecté sur l'entrée Y pour l'affichage à DEL de 0 à 10 V c.c.

• Raccordement avec borniers à ressort (Push-In)
