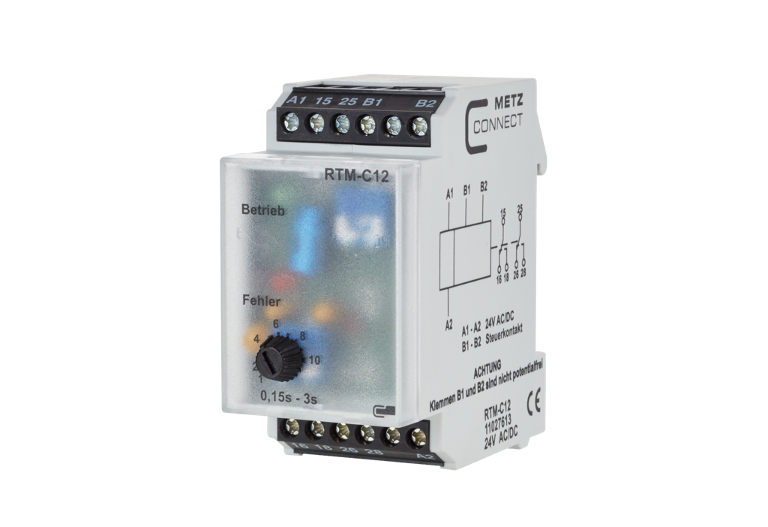

RTM-C12, 24 V CA/CC
Description

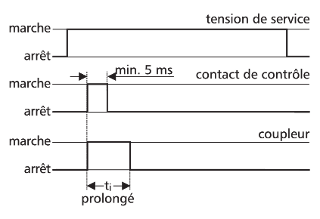

Le relais temporisé sert à prolonger les impulsions. Si le contact de contrôle est fermé au moins pendant 5 ms, le relais s'enclenche et retombe après l'écoulement de la durée d'impulsion réglée. D'autres impulsions de contrôle pendant la durée d'impulsion n'ont aucun effet.
- Longueur d'impulsion réglable de 0,15 à 3 s
- Raccord avec des bornes à vis
Caractéristiques
Données générales
24 V CA/CC
inférieure ou égale à 15 mA
8 A

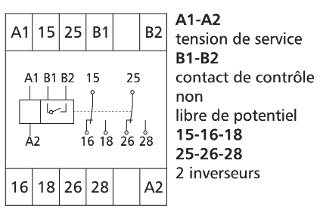

2 inverseurs (DPDT)
AgNi 90/10 plaqué Or
20 ms
20 ms
supérieur ou égal à 20 ms
supérieure ou égale à 5 ms
3 x 107 cycles de fonctionnement
1 x 105 cycles de fonctionnement
2,5 mm² / AWG 14
35 x 69,3 x 60 mm
10 g
de -10 °C à +50 °C
de -25 °C à +70 °C
IP40 / IP20
Références
11027613
4250184121015
