L'adresse secondaire (T1-4) du T/M 4 peut-elle être modifiée?
Non, seule l'adresse primaire (module) peut être réglée avec l'outil de configuration M-Bus.
T/M 4
Description
Convertisseur de température pour raccorder au maximum 4 capteurs de température à résistance différents en technique deux conducteurs avec une résolution de 0,1 kelvin. L'adressage des 4 capteurs de température est effectué via 4 adresses M-Bus selon la norme M-Bus DIN EN 1434-3. La conversion de la température est effectuée directement dans l'appareil. Le convertisseur de température occupe 4 adresses M-Bus préréglées en usine. Il est possible de régler pour chaque canal 1 des 11 caractéristiques de capteur de température avec l'outil de configuration M-Bus (www.metz-connect.com) ou de transmettre la valeur de résistance directement. La compensation des longueurs de câble est effectuée avec le bouton-poussoir assigné à l'entrée de température. Le réglage standard est : de -30 °C à 130 °C / PT1000.
- Raccordement avec borniers à vis
Caractéristiques
Données générales
PT100, PT500, PT1000, Ni100, Ni1000, NTC1k8, NTC10k, NTC20k, KTY10
PT100, PT1000
Index = 1 (tous les capteurs)
M-Bus
bus à deux fils
300 bit/s, 2400 bit/s et 9600 bit/s
24 V CC +/- 10 % (SELV)
50 mA CC

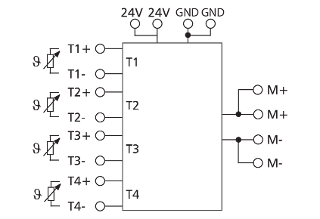

4 x entrée de température (voir courbes pouvant être sélectionnées ou entrée de résistance 40 ohms à 4 mégaohms)
DEL verte
50 x 69,3 x 60 mm
env. 70 g
de -10 °C à 50 °C
de -20 °C à 70 °C
IP40 / IP20
Est un accessoire de
Références
110562
4250184122487
Téléchargements
- Fiche technique
- Données ePLAN - Inscription requise -
- Brochure (Enregistreur de données de haute performance)
- REACh Statement
- Données 3D - Inscription requise -
- Software (M-Bus Konfigurations-Tool)
- Instructions de montage (110562, 11056270)
- Instructions de montage (Safety Instructions multilingual )
